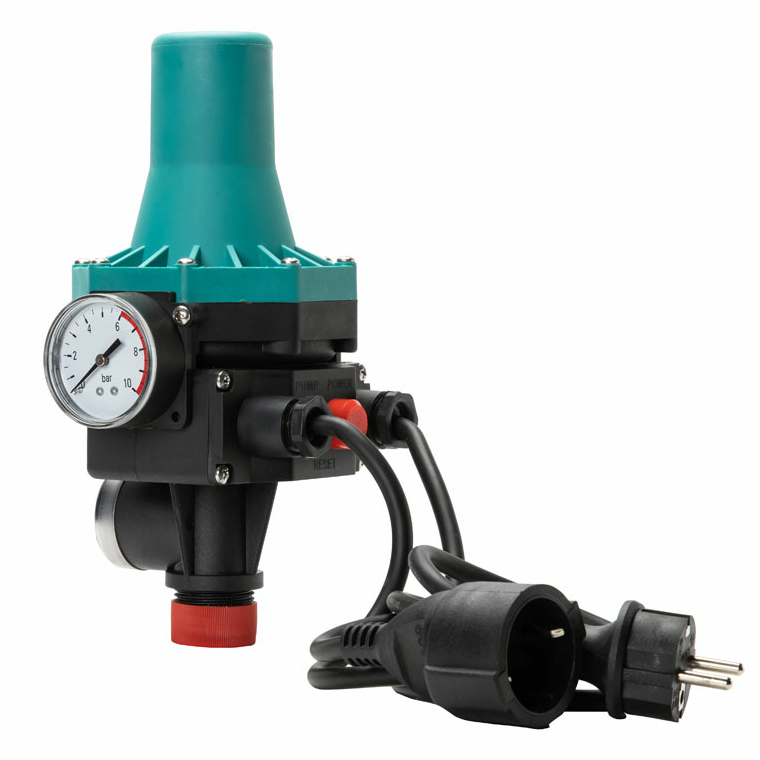

Riadiaca jednotka PC-13 s manometrom

Podrobný popis

Elektronický spínač na kontrolu chodu čerpadla, alebo inak povedané press control, zabezpečuje funkciu tlakového spínača. Tým umožňuje automatizáciu chodu elektrického čerpadla na vodu v závislosti od poklesu tlaku a pri zastavení prietoku vody v rozvode (pri otvorení a uzavretí elektrických kontaktov zariadenia). Automat, press control PC-13 s manometrom zabezpečuje aj ochranu chodu nasucho - vypína čerpadlo pri chode bez vody. Po vypnutí sa opätovne uvádza do činnosti stlačením tlačidla RESET. Automat, press control PC-13 s manometrom odporúčame používať v rozvodoch čistej vody bez nečistôt a usadenín. Inak je potrebné inštalovať primeraný filter a to na vstupnú časť prístroja. Výhody: jednoduchosť používania zabudovaná spätná klapka možnosť použiť ako automatickú jednotku pre čerpadlá a vodárne bez tlakovej nádoby (automatická vodáreň) Riadiaca jednotka typu BRIO PC-13: automatické zapínanie a vypínanie čerpadla pri otváraní / zatváraní kohútika zabudovaný spätný ventil a integrovaná ochrana proti behu nasucho manometer menovitý prúd: do. 10A prevádzkové napätie: ~ 230 V ± 10% / 50 Hz pripojenie: vstup a výstup každého vonkajšieho závitu 2,54 cm (G1 ") maximálny prevádzkový tlak: cca 10 bar maximálna teplota vody: približne 60 ° C reset spínača manuálne zapínajúci tlak v rozsahu 1,5 bar nastavenie vypínacieho tlaku nieje možné objemový prietok: približne 150 litrov / min rozmery (V x Š x H): 15 x 13 x 23 cm hmotnosť: približne 1,3 kg trieda ochrany IP65 Prevádzka a základné údaje: Automat PC-13 s manometrom uvedie čerpadlo do chodu približne na dobu 15 sekúnd a to v okamihu zapojenia. Potom sa čerpadlo spustí vždy pri dosiahnutí pracovného tlaku vo chvíli, keď sa zníži tlak v systéme, napríklad pri otvorení ventilu. PC-13 sa vypína vo chvíli dosiahnutia minimálnej hodnoty prietoku. Pri splnení tejto podmienky, prístroj oneskorí vypnutie zariadenia a to o 7 až 15 sekúnd. Tým sa dosiahne zníženie frekvencie spustenia čerpadla pri malom prietoku. Inštalácia: Automat PC-13 s manometrom môže byť inštalovaný v akomkoľvek bode medzi čerpadlom a prvým miestom odberu tak, aby smer šípky, ktorá je umiestnená na spodnej strane zariadenia (pri závite) medzi dvoma prípojkami o priemere 1“ zodpovedal smeru prietoku vody. V rozvode je nutné zaistiť dokonalé tesnenie hydraulických prípojok. V prípade, že sa používa čerpadlo s maximálnym prípustným tlakom 6 bar, je nutné inštalovať redukčný ventil tlaku a to na vstup PC-13. Zariadenie je nastavené z výroby na 1,5 bar, čo je optimálne pre väčšinu spôsobov využitia. Dodáva sa s káblami: 1 m kábel so zástrčkou k pripojeniu do elektrickej siete 60 cm kábel pre pripojenie k čerpadlu Vhodnou alternatívou je tiež: Riadiaca jednotka PC-16. Pri použití s čerpadlami ktoré vyvinú tlak vyšší ako 6 BAR doporučujeme namontovať pred riadiacu jednotku redukčný ventil.
