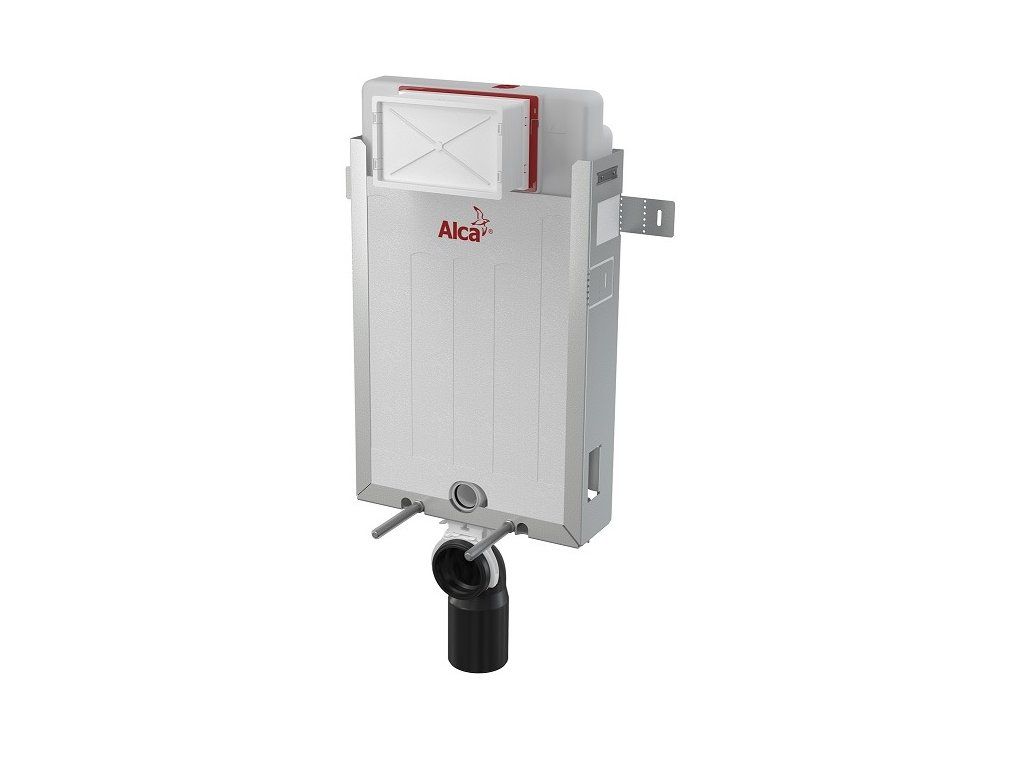

Podrobný popis
Dodávaný s dávkovačom WC tabliet.
Použitie:
Pre závesné WC
Pre zamurovanie a obmurovanie k nosnej stene - mokrý proces, stavebná hĺbka len 86 mm
Vhodné pre rekonštrukcie
Pre montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm
Vlastnosti:
Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
Technické riešenie umožňuje ukotvenie do nerovného povrchu vysekaného do steny bez nutnosti zarovnania zadnej steny v rozsahu 50 mm
Pozinkovaná nosná konštrukcia so štyrmi výklopnými držiakmi pre jednoduchú inštaláciu
Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
Kompatibilné so všetkými ovládacími tlačítkami Alcaplast
Servisné práce bez použitia náradia
Prívod vody zozadu/zhora uprostred
Vyberateľný diel polystyrénu pre ľahký prístup pri inštalácii
Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
Montážna výška 1070 mm
Montážna hĺbka nastaviteľná v rozmedzí 20–60 mm
Stavebná hĺbka 86 mm, s odpadovým kolenom 125 mm
Materiál nosnej konštrukcie: pozinkovaný kov

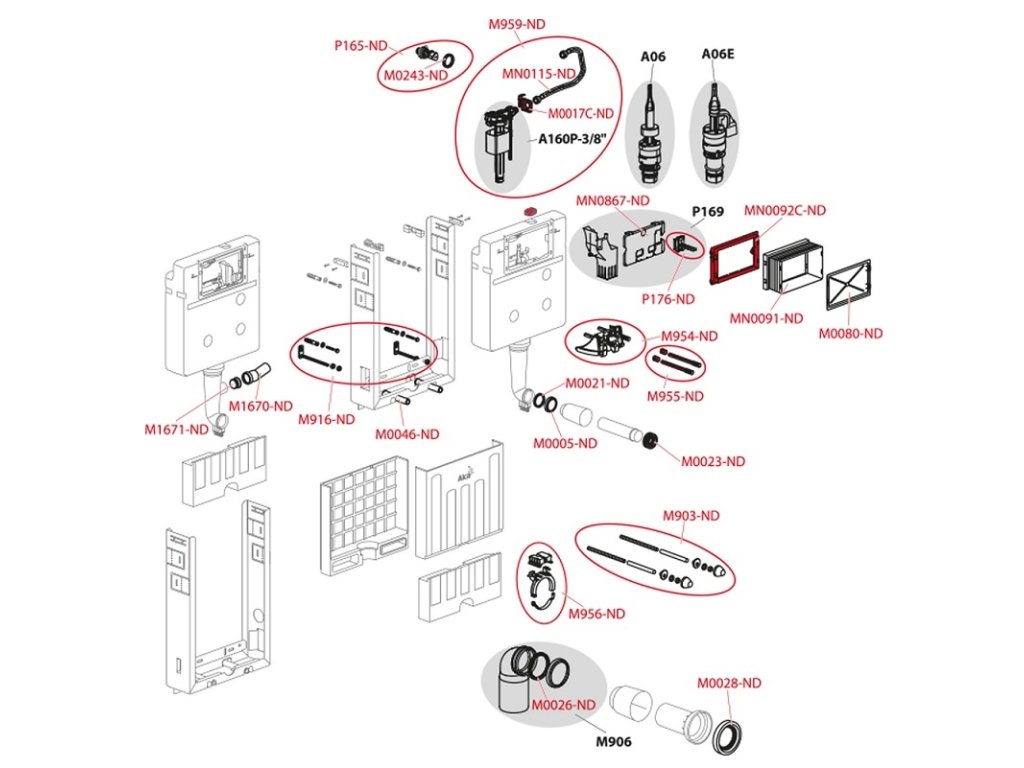

Rozsah dodávky:
Nádrž s napúšťacou a vypúšťacou armatúrou
Pozinkovaný rám vrátane nosnej konštrukcie
Šróbovanie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2–3/8"
Fixačný materiál: vrut Ø8×60 mm – 4 ks, hmoždinka Ø12 mm – 4 ks
Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
Koleno odpadu HT90 / 90/110 polypropylén
Tesnenie prívodu, vývodka polypropylén, vrapová vložka
Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
Technické parametre:
Pripojenie vody zozadu alebo zhora montážnymi otvormi: G1/2 "
Funkčný rozsah tlaku vody: 0,05 – 0,8 Mpa
Odporúčaný rozsah tlaku vody: 0,3 – 0,5 Mpa
Štandardné nastavenie veľkého spláchnutia: 6 l
Štandardné nastavenie malého spláchnutia: 3 l
Hygienická rezerva: 3 l
Objem vody v nádržke: 9 l
Záťažová skúška: 400 kg
Normy: EN 14124, EN 14055
