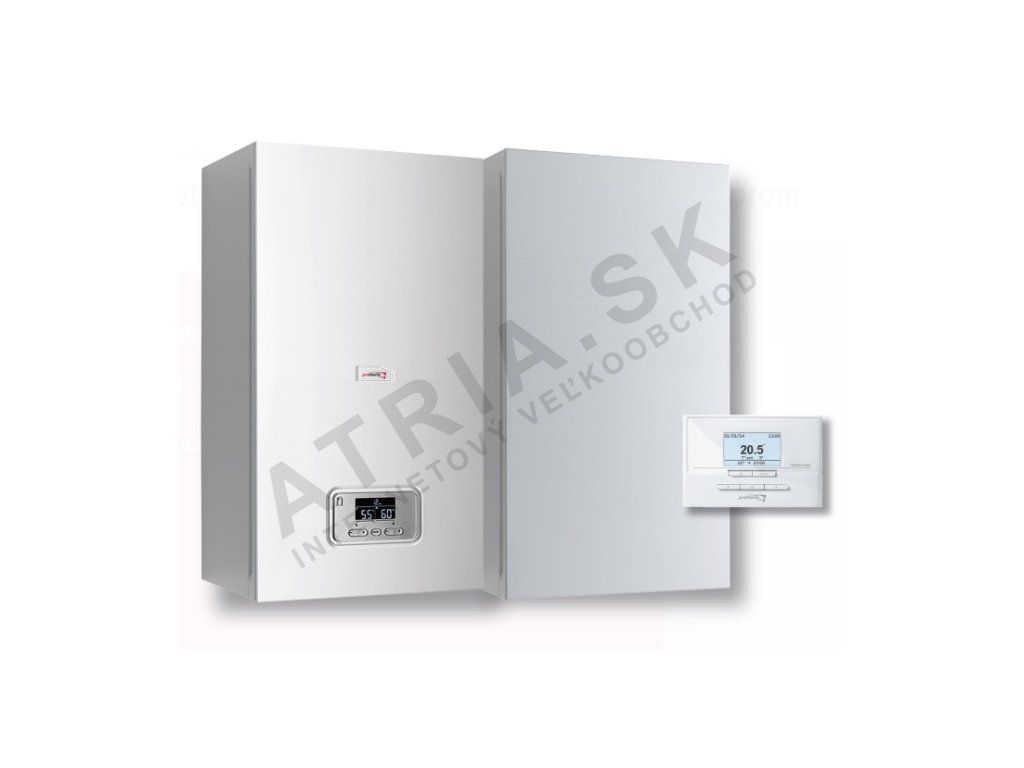

Protherm Ray 6KE + VEQ 75 + Thermolink P
Kód: 0010039195Súvisiaci tovar
Podrobný popis
+ Protherm Ray 6KE - elektrický kotol s možnosťou prípravy TUV v externom zásobníku
+ VEQ 75 B - stacionárny / závesný zásobník TV, objem: 68 l

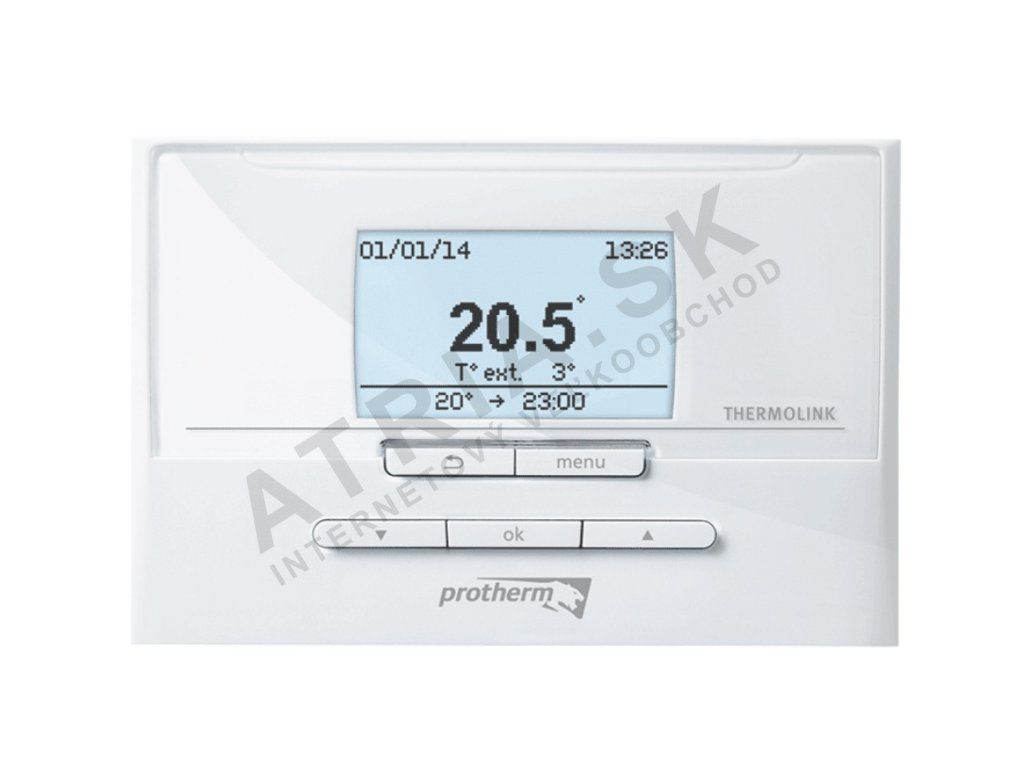

+ Thermolink P - izbový komunikačný regulátor

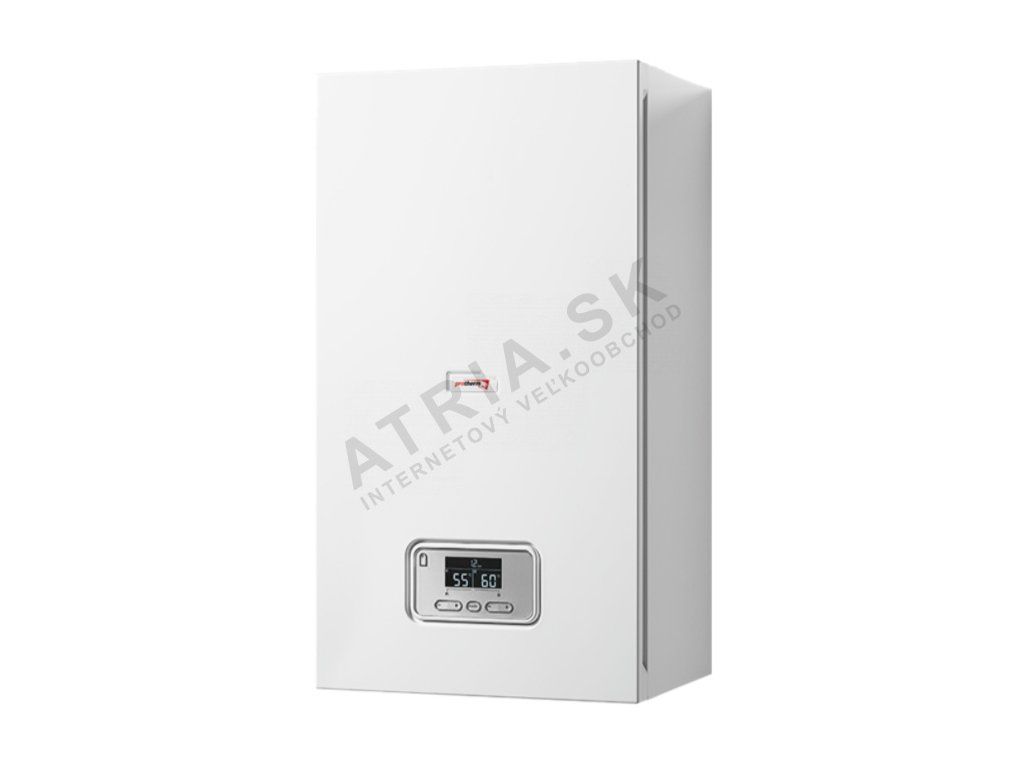

- závesný elektrický elektrokotol so zabudovanou zbernicou eBUS na vykurovanie
- s možnosťou prípravy TUV v externom zásobníku
- výkon: 1,0 - 6 kW
| Ray 6KE | |
| Výkon | 6 kW |
| Počet a výkon vykurovacích telies | 2 x 3 kW |
| Minimálny výkonový stupeň | 1 kW |
| Účinnosť | 99 % |
| Nastaviteľný rozsah teploty VV | 25 - 85 °C |
| Nastaviteľný rozsah teploty TV | 35 - 70 °C * |
| Expanzná nádoba | 8 l |
| Min/max. prácovný tlak | 80 / 300 kPa |
| Trieda ErP | D |
| Elektrické parametre | |
| Napätie/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Možnosť zapojenia na 1 fázu | áno |
| Elektrické krytie | IP40 |
| Menovitý prúd ističa | 10 A |
| Rozmery | |
| Rozmery (šírka/výška/hĺbka) | 410/740/310 mm |
| Hmotnosť bez vody | 24 kg |

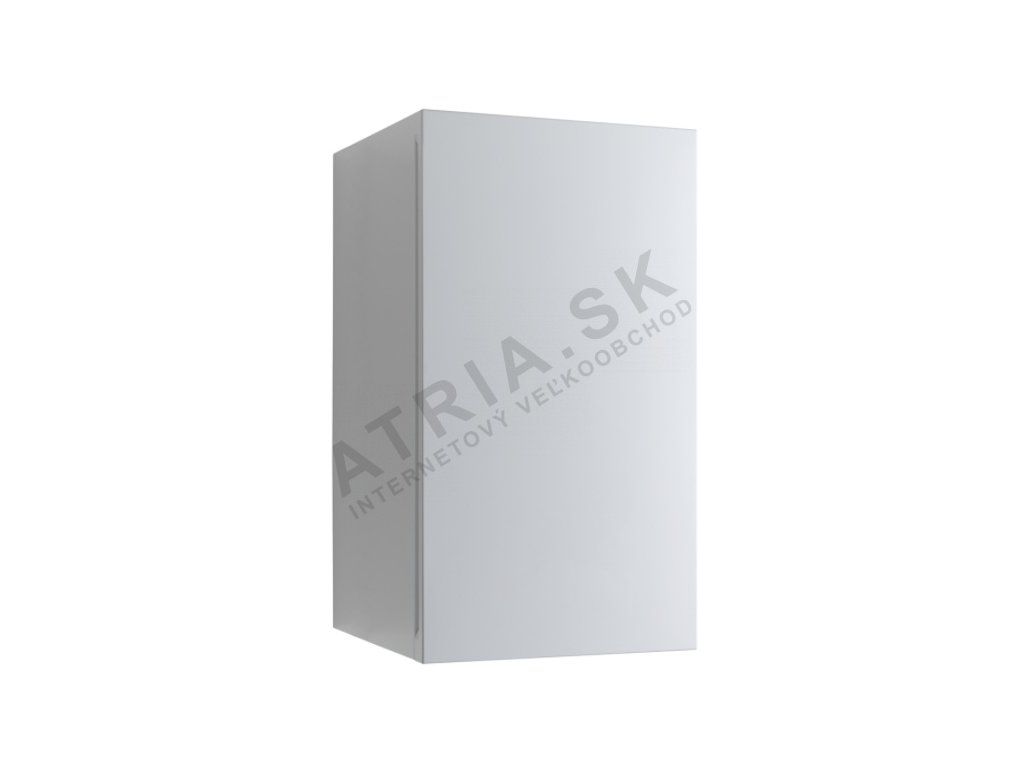

- stacionárny / závesný zásobník TV
- objem: 68 l
- Externý zásobník teplej vody s nepriamym ohrevom s objemom 68 litrov
- Určený na zapojenie do zostavy so závesným alebo stacionárnym kotlom Protherm
- Variabilita umiestnenia – naľavo, napravo alebo pod kotol ako stacionárny zásobník
- Vnútorná nádoba zásobníka je oceľová, smaltovaná, s magnéziovou ochrannou anódou
- Maximálna teplota vody v zásobníku 85 °C
- Vďaka vysokej výstupnej teplote a rýchlej dobe ohrevu dokáže zabezpečiť dostatok zmiešanej teplej vody (40°C) aj pre náročných spotrebiteľov
- Pri ohreve vody z 10°C na 60°C pri využití zvýšeného výkonu kotla (30kW) je doba ohrevu iba 12 minút
- Trieda energetickej účinnosti ohrevu teplej vody (A+ - F) „B”
| VEQ 75 B | |
| Objem zásobníka | 68 l |
| Rozmery š/v/h | 440/740/440 mm |
| Hmotnosť (bez vody) | 52 kg |
| Hmotnosť (prevádzková) | 125 kg |
| Vnútorná nádoba | Oceľ, smaltovaná, s magnéziovou ochrannou anódou |
| Maximálna teplota TV | 85 °C |
| Maximálny tlak TV | 1 MPa (10 bar) |
| Pripojenie vykurovacej vody | R 3/4“ |
| Pripojenie teplej vody | R 3/4“ |
| Straty energie v pohotovostnom režime | 0,8 KWh/24hod |
| Výstupný výkon teplej vody (65 °C teplota zásobníka, 25 kW zdroj tepla) | 133 l/10 min |
| Doba ohrevu z 10 na 60 °C/max. 30 kW | 12 min. |
| Trieda energetickej účinnosti | B |
- Znižujú náklady na vykurovanie
- Plynulá regulácia kotla (eBus)
- Jednoduché ovládanie regulátora s textovým navádzaním na podsvietenom displeji
- Možnosť nastavenia teploty TV s týždenným programom
- Možnosť navolenia automatickej ekvitermickej krivky
- Optimálny štart vykurovania pre dosiahnutie požadovanej teploty už na začiatku časového intervalu
- Riadenie recirkulačného čerpadla týždenným programom
- Protimrazová ochrana systému
- Zobrazenie aktuálneho času a dňa v týždni a aktuálnej teploty v miestnosti (prípadne vonkajšej teploty)
Parametre
| THERMOLINK P | |
| Typ | e-BUS |
| Druh programu (TV a VV) | týždenný |
| Počet teplotných zmien za deň | 7 |
| Rozsah nastavenia teploty v miestnosti | 5 - 30 °C |
| Regulačná charakteristika | plynulá |
| Rozsah nastavenia teploty TV | 38 - 65 °C |
| Nastavenie ekvitermických kriviek | áno |
| Automatická vykurovacia krivka | áno |
| Prázdninová prevádzka | áno |
| Protimrazová ochrana systému | áno |
| Zobrazenie času | áno |
| Ovládanie recirkulačného čerpadla | áno |
| Optimálny štart | áno |
| Optická indikácia vybitých batérií | nie |
| Pripojenie ku kotlu | drôtové |
Dodatočné parametre
| Kategória: | Protherm Raja/Ray so zásobníkom |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 53 kg |
-
(671 kB) Prospekt Ray
-
(1,61 MB) Projekčné podklady Ray
-
(312 kB) Pripojovacie rozmery Ray
-
(623 kB) Návod na obsluhu Ray
-
(302 kB) Certifikát (958 kB)
-
(192 kB) Prospekt (990.5 kB)
-
(4,83 MB) Návod na obsluhu (840 kB)
-
(861 kB) Pripojovacie rozmery kotla (646.3 kB)
-
(714 kB) Vyhlásenie o zhode (171.2 kB)
-
(192 kB) Prospekt (308.1 kB)
-
(712 kB) Stručný návod (314.5 kB)
