Podrobný popis

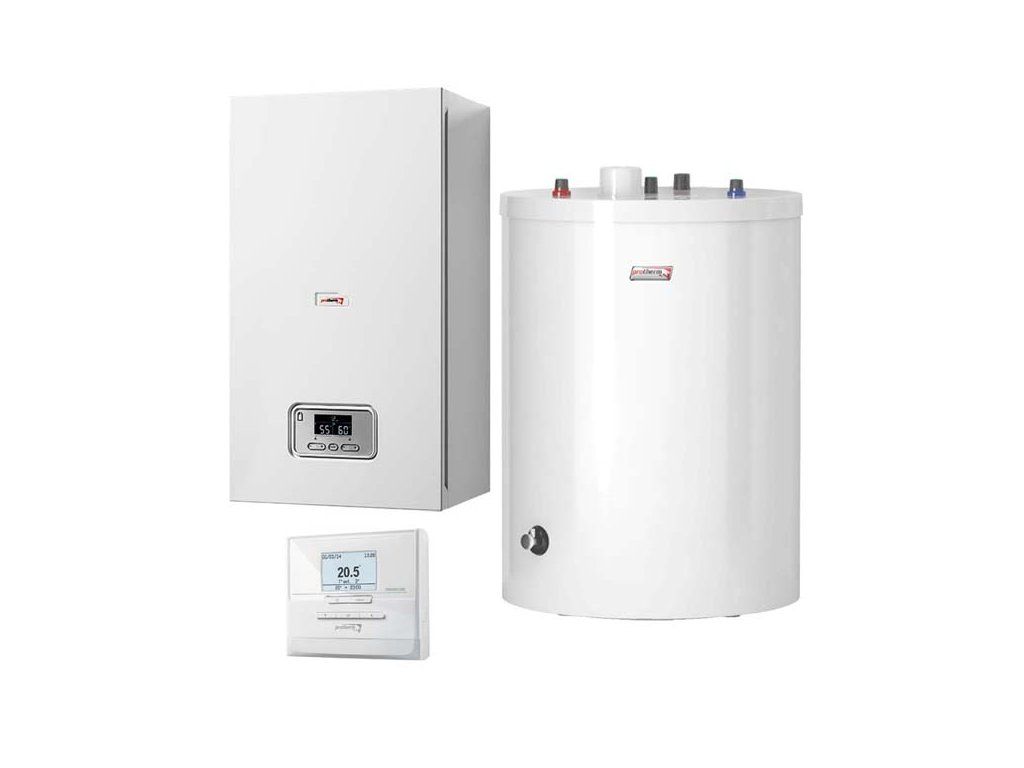

+ Protherm Ray 28KE - elektrický kotol s možnosťou prípravy TUV v externom zásobníku
+ FE 120 BM - stacionárny zásobník TV, objem: 120 l
+ Thermolink P - izbový komunikačný regulátor
- závesný elektrický elektrokotol so zabudovanou zbernicou eBUS na vykurovanie
- s možnosťou prípravy TUV v externom zásobníku
- výkon: 2,3 - 28 kW
Ray 28KE | |
Výkon | 28 kW |
Počet a výkon vykurovacích telies | 4 x 7 kW |
Minimálny výkonový stupeň | 2,3 kW |
Účinnosť | 99 % |
Nastaviteľný rozsah teploty VV | 25 - 85 °C |
Nastaviteľný rozsah teploty TV | 35 - 70 °C * |
Expanzná nádoba | 8 l |
Min/max. prácovný tlak | 80 / 300 kPa |
Trieda ErP | D |
Elektrické parametre | |
Napätie/frekvencia | 3 x 230 V/400 V, 50 Hz |
Možnosť zapojenia na 1 fázu | - |
Elektrické krytie | IP40 |
Menovitý prúd ističa | 50 A |
Rozmery | |
Rozmery (šírka/výška/hĺbka) | 410/740/310 mm |
Hmotnosť bez vody | 27 kg |
- objem: 120 l
FE 120 BM | |
Energetická trieda pre prípravu teplej vody | B |
Objem úžitkovej vody | 117 l |
Max. prevádzkový tlak | 10 bar |
Max. teplota vody | 85 °C |
Max. teplota vstupu vykurovacej vody | 110 °C |
Pripojenie VV | R 1" |
Pripojenie úžitkovej vody | R 3/4" |
Pripojenie recirkulácie | R 3/4" |
Vypúšťací ventil a zátka | G 1" |
Tepelný výkon | 21,4 kW |
Hodinový prietok | 527 |
Množstvo za 10 min. | 163 l |
Straty energie v pohotovostnom režime | 1 kWh/d |
Výhrevná plocha výmenníka tepla | 0,7 m2 |
Obsah vykurovacej vody vo výmenníku | 4,8 l |
Straty tlaku vo výmenníku pri max. spotrebe vykurovacej vody | 17 mbar |
Prietok teplonosnej vody | 1 400 l/h |
Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C | 21,4 kW |
Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C | 527 l/h |
Charakteristika výkonu | 1,4 N |
Rozmery | |
Výška / Priemer | 822 / 590 mm |
Hmotnosť s prevádzkovou náplňou | 185 kg |
Hmotnosť bez vody | 68 kg |
- Znižujú náklady na vykurovanie
- Plynulá regulácia kotla (eBus)
- Jednoduché ovládanie regulátora s textovým navádzaním na podsvietenom displeji
- Možnosť nastavenia teploty TV s týždenným programom
- Možnosť navolenia automatickej ekvitermickej krivky
- Optimálny štart vykurovania pre dosiahnutie požadovanej teploty už na začiatku časového intervalu
- Riadenie recirkulačného čerpadla týždenným programom
- Protimrazová ochrana systému
- Zobrazenie aktuálneho času a dňa v týždni a aktuálnej teploty v miestnosti (prípadne vonkajšej teploty)
Parametre
THERMOLINK P | |
Typ | e-BUS |
Druh programu (TV a VV) | týždenný |
Počet teplotných zmien za deň | 7 |
Rozsah nastavenia teploty v miestnosti | 5 - 30 °C |
Regulačná charakteristika | plynulá |
Rozsah nastavenia teploty TV | 38 - 65 °C |
Nastavenie ekvitermických kriviek | áno |
Automatická vykurovacia krivka | áno |
Prázdninová prevádzka | áno |
Protimrazová ochrana systému | áno |
Zobrazenie času | áno |
Ovládanie recirkulačného čerpadla | áno |
Optimálny štart | áno |
Optická indikácia vybitých batérií | nie |
Pripojenie ku kotlu | drôtové |
- Prospekt Ray671 kB
- Projekčné podklady Ray1,61 MB
- Pripojovacie rozmery Ray312 kB
- Návod na obsluhu Ray623 kB
- Certifikát (958 kB)302 kB
- Prospekt (990.5 kB)192 kB
- Návod na obsluhu (662.5 kB)4,83 MB
- Pripojovacie rozmery kotla (480.6 kB)861 kB
- Prospekt (308.1 kB)192 kB
- Stručný návod (314.5 kB)712 kB
Súbory
Dodatočné parametre
Kategória: | Protherm Raja/Ray so zásobníkom |
---|---|
Záruka: | 2 roky |
Hmotnosť (cca): | 93 kg |
