Protherm Ray 24K + FE 120 BM + Thermolink P

Kód: 0010019911
2 190 € –14 %
zostava protherm ray 6kefe120bm 10 6 kw 10669- mall
2 190 € –14 % 1 881,40 € / ks
4 až 7 dní

Detailné informácie

Podrobný popis

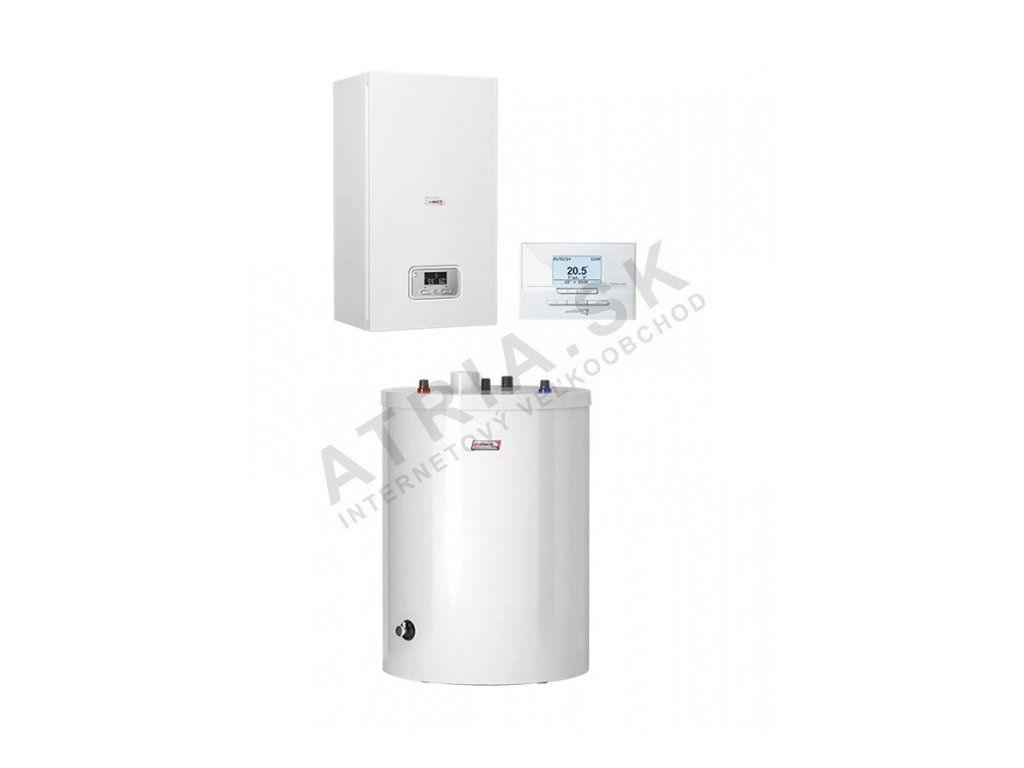

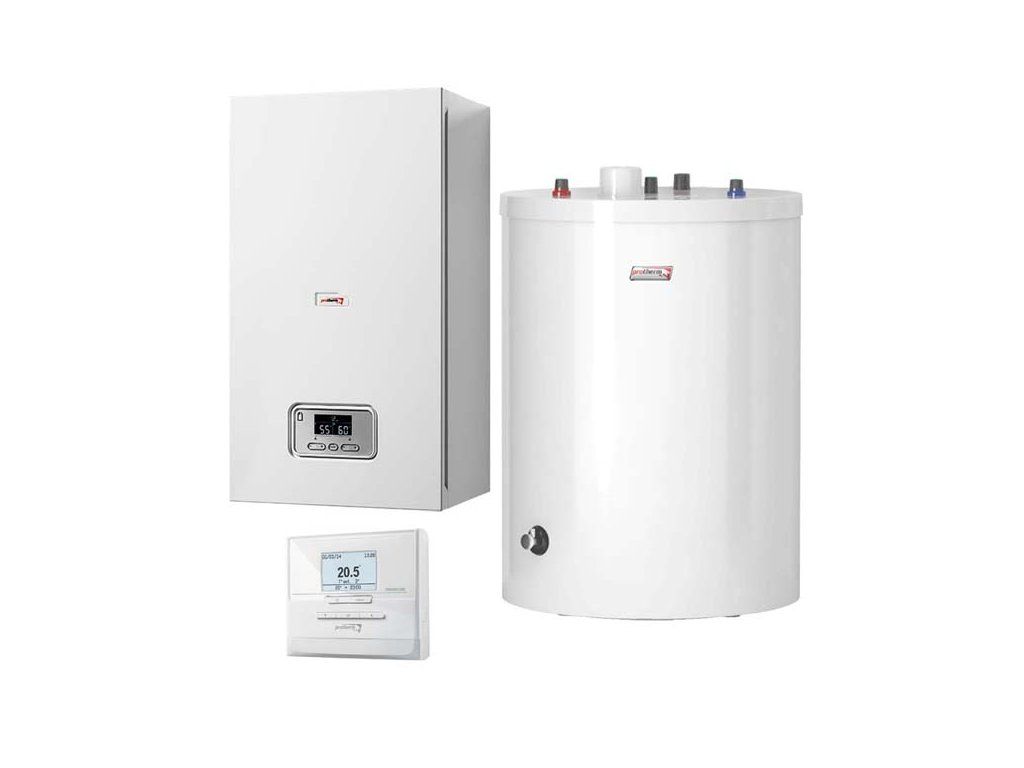

Zostava Protherm Ray 24KE
+ Protherm Ray 24KE - elektrický kotol s možnosťou prípravy TUV v externom zásobníku
+ FE 120 BM - stacionárny zásobník TV, objem: 120 l
+ Thermolink P - izbový komunikačný regulátor
+ 3-cestný ventil FUGAS (obsahuje snímač teploty do zásobníka) - https://www.atria.sk/sada-3-cestneho-ventila-fugas/

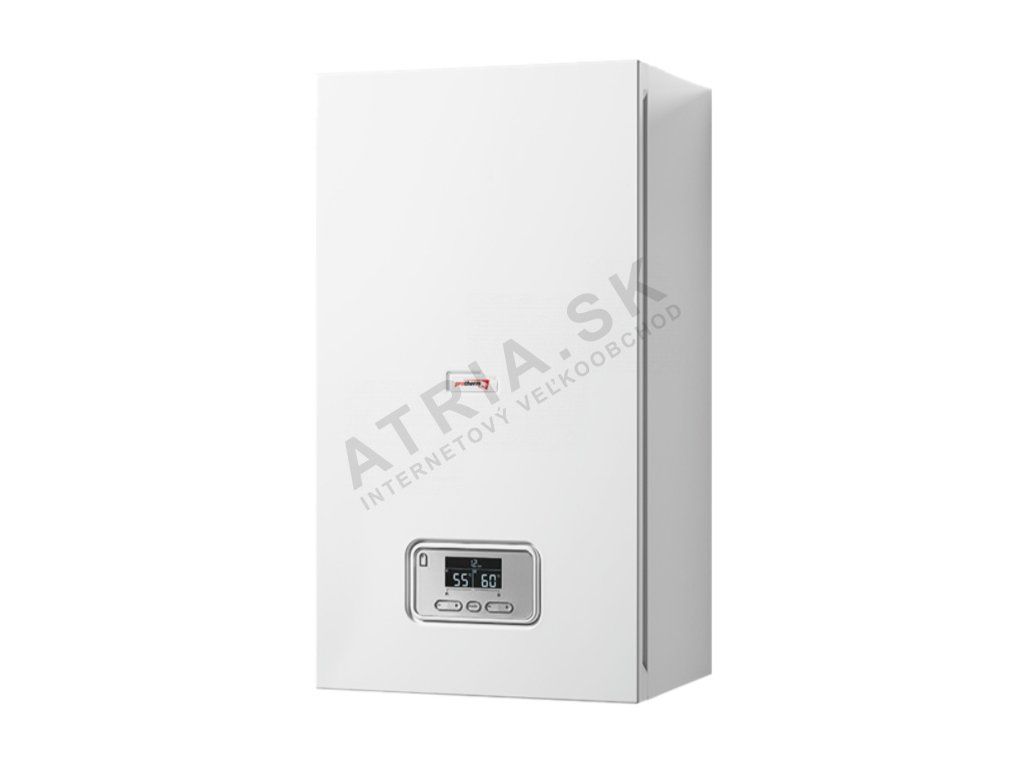

PROTHERM RAY 24KE
- závesný elektrický elektrokotol so zabudovanou zbernicou eBUS na vykurovanie
- s možnosťou prípravy TUV v externom zásobníku
- výkon: 2,0 - 24 kW

Nové elektrické kotly RAY so zabudovanou eBUS zbernicou predstavujú jednoduchý spôsob vykurovania s inteligentnou reguláciou v spolupráci so širokým sortimentom eBUS riadiacich systémov Protherm.

Rekonštrukcia či novostavba
Ak potrebujete nové elektrické vykurovanie, nový závesný kotol Ray je skvelá voľba. Rozumná cena, nenáročná montáž a vďaka svojim rozmerom sa zmestí aj do kuchynskej skrinky.

Ray sa prispôsobí potrebám
K elektrokotlu Ray môžete jednoducho pripojiť zásobník na teplú vodu a bez problémov zabezpečíte potreby teplej vody pre 6 člennú rodinu.

Inteligentné elektrické vykurovanie
Pomocou integrovaného eBUS rozhrania dokáže Ray komunikovať na diaľku so smart regulátorom MiGo prostredníctvom aplikácie vo vašom smartfóne.

Technológia, čo šetrí náklady
Nové a zdokonalené zabudované čerpadlo sa vyznačuje vysokou účinnosťou a zohreje vaše radiátory naozaj veľmi rýchlo. Okrem vysokej účinnosti je naviac aj úplne tiché.

• pre zateplené domy s rozlohou 80m² - 150m² odporúčame kotly s vykurovacím výkonom 6kW – 9kW – 12kW – 14kW – 18kW

• pre domy s rozlohou 150m² - 180m² odporúčame: 21kW – 24kW – 28kW

Parametre
Ray 24KE
Výkon 24 kW
Počet a výkon vykurovacích telies 4 x 6 kW
Minimálny výkonový stupeň 2 kW
Účinnosť 99 %
Nastaviteľný rozsah teploty VV 25 - 85 °C
Nastaviteľný rozsah teploty TV 35 - 70 °C *
Expanzná nádoba 8 l
Min/max. prácovný tlak 80 / 300 kPa
Trieda ErP D
Elektrické parametre
Napätie/frekvencia 3 x 230 V/400 V, 50 Hz
Možnosť zapojenia na 1 fázu -
Elektrické krytie IP40
Menovitý prúd ističa 40 A
Rozmery
Rozmery (šírka/výška/hĺbka) 410/740/310 mm
Hmotnosť bez vody 27 kg
*platí pre ohrev vody v prídavnom zásobníku

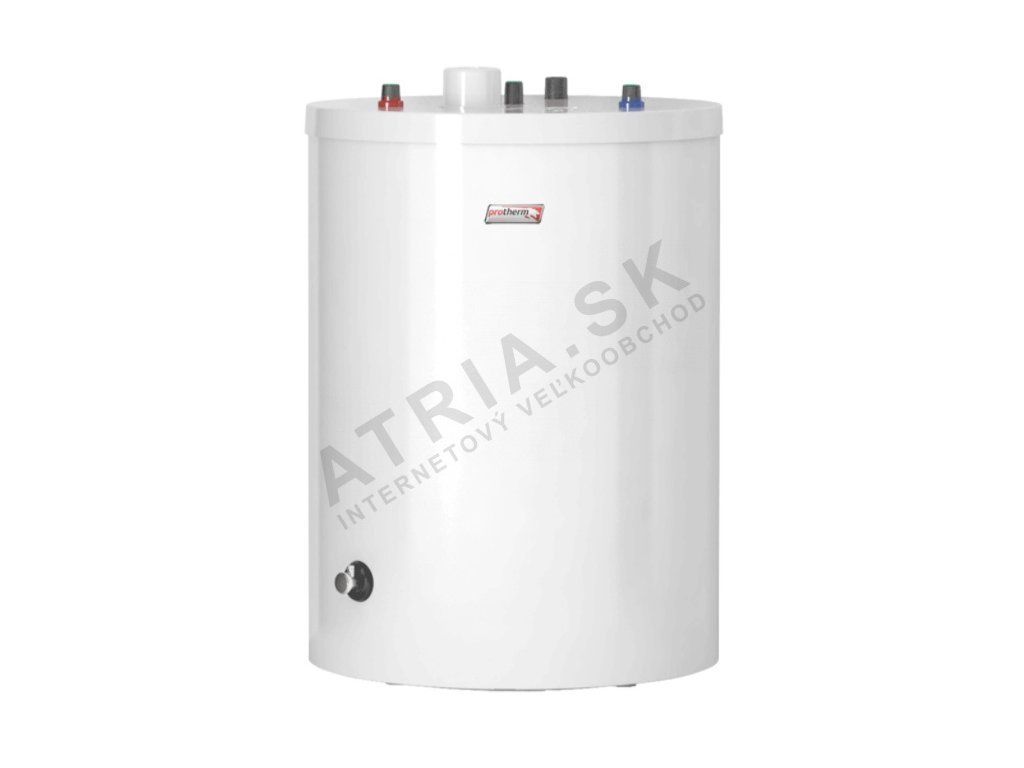

PROTHERM FE 120 BM
- stacionárny zásobník TV
- objem: 120 l

• Nepriamo vyhrievaný zásobník špirálovým rúrkovým výmenníkom
• Čistý objem zásobníka 117 litrov
• Oceľová nádoba zásobníka s vysoko kvalitným smaltom
Stacionárna verzia vhodná do zostáv pod závesné kotle
• Ochrana proti korózii horčíkovou anódou
• Jednoduché pripojenie recirkulačného okruhu
• Jednoduché vypustenie vody zo zásobníka cez zabudovaný vypúšťací ventil
• Zlepšené rozvrstvenie studenej vody na dne zásobníka vďaka novej konštrukcii rozptylovača vstupu studenej vody do zásobníka
• Minimálne tepelné straty vďaka novému typu izolácie z PUR tuhej peny (energetická trieda „B“)

Parametre
FE 120 BM
Energetická trieda pre prípravu teplej vody B
Objem úžitkovej vody 117 l
Max. prevádzkový tlak 10 bar
Max. teplota vody 85 °C
Max. teplota vstupu vykurovacej vody 110 °C
Pripojenie VV R 1"
Pripojenie úžitkovej vody R 3/4"
Pripojenie recirkulácie R 3/4"
Vypúšťací ventil a zátka G 1"
Tepelný výkon  21,4 kW
Hodinový prietok 527
Množstvo za 10 min.  163 l
Straty energie v pohotovostnom režime 1 kWh/d
Výhrevná plocha výmenníka tepla 0,7 m2
Obsah vykurovacej vody vo výmenníku  4,8 l
Straty tlaku vo výmenníku pri max. spotrebe vykurovacej vody 17 mbar
Prietok teplonosnej vody 1 400 l/h
Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C 21,4 kW
Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C  527 l/h
Charakteristika výkonu 1,4 N
Rozmery
Výška / Priemer 822 / 590 mm
Hmotnosť s prevádzkovou náplňou 185 kg
Hmotnosť bez vody 68 kg

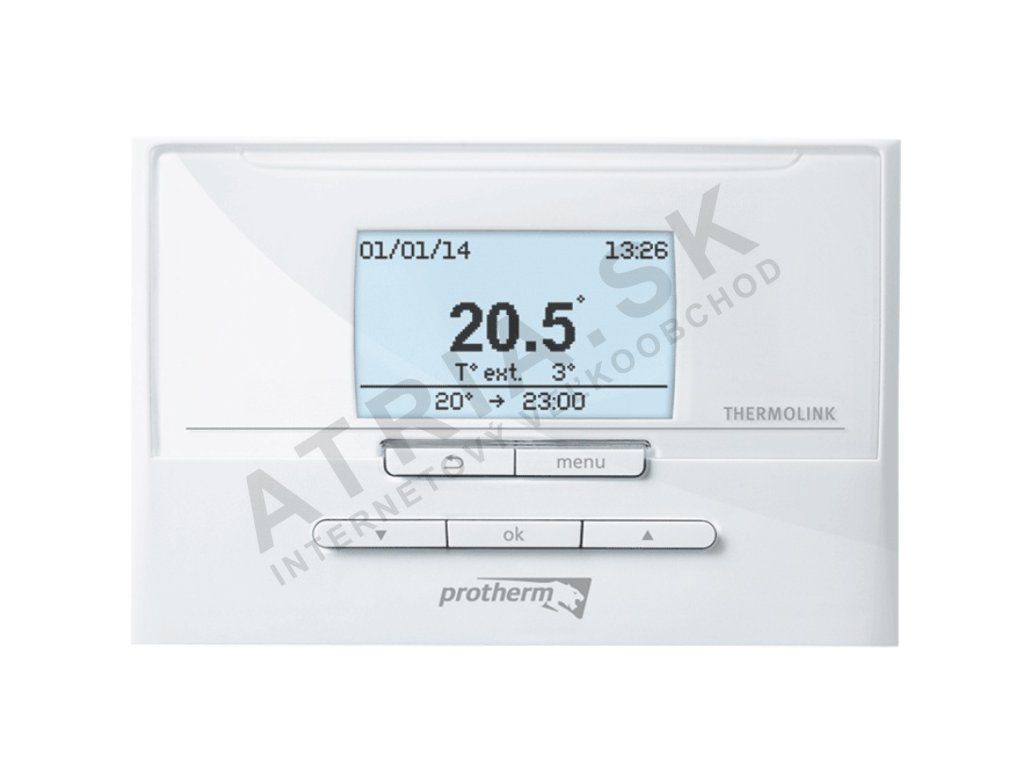

PROTHERM THERMOLINK P - izbový komunikačný regulátor

eBus programovateľný regulátor umožňuje nastaviť jeden týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody. Umožňuje ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu, prípadne aj v závislosti od vonkajšej teploty (ak je pripojený vonkajší snímač) s možnosťou automatickej optimalizácie vykurovacej krivky. Variantom Thermolinku P je Thermolink RC s rovnakými vlastnosťami a parametrami avšak s bezdrôtovým pripojením ku kotlu.

Je vhodný len pre tieto typy kotlov: Tiger Condens, Panther Condens, Lev, Panther, Gepard, Gepard Condens a elektrokotol Ray.

Výbava a vlastnosti:
  • Znižujú náklady na vykurovanie
  • Plynulá regulácia kotla (eBus)
  • Jednoduché ovládanie regulátora s textovým navádzaním na podsvietenom displeji
  • Možnosť nastavenia teploty TV s týždenným programom
  • Možnosť navolenia automatickej ekvitermickej krivky
  • Optimálny štart vykurovania pre dosiahnutie požadovanej teploty už na začiatku časového intervalu
  • Riadenie recirkulačného čerpadla týždenným programom
  • Protimrazová ochrana systému
  • Zobrazenie aktuálneho času a dňa v týždni a aktuálnej teploty v miestnosti (prípadne vonkajšej teploty)

Parametre

THERMOLINK P
Typ e-BUS
Druh programu (TV a VV) týždenný
Počet teplotných zmien za deň 7
Rozsah nastavenia teploty v miestnosti 5 - 30 °C
Regulačná charakteristika plynulá
Rozsah nastavenia teploty TV 38 - 65 °C
Nastavenie ekvitermických kriviek áno
Automatická vykurovacia krivka áno
Prázdninová prevádzka áno
Protimrazová ochrana systému áno
Zobrazenie času áno
Ovládanie recirkulačného čerpadla áno
Optimálny štart áno
Optická indikácia vybitých batérií nie
Pripojenie ku kotlu drôtové

Dodatočné parametre

Kategória: Protherm Raja/Ray so zásobníkom
Záruka: 2 roky
Hmotnosť: 93 kg

Buďte prvý, kto napíše príspevok k tejto položke.

Nevypĺňajte toto pole:
Nevypĺňajte toto pole:
J Avatar autora 28.12.2021 09:45
Chcem sa opýtať, či sa dá skonbinovať elektrokotol zo zásobníkom B120S s teplovodným krbom, taktiež na ohrev vody a kúrenia . Je viac možností ? Ďakujem.
Odpovedať
A Avatar autora 28.12.2021 09:45
S kombinovať sa to dá jednoducho, len túto reguláciu už nerieši termostat, či kotol, ale musíte si ju zabezpečiť sami. Väčšinou ju dodáva výrobca výmenníka krbu.
P Avatar autora 28.12.2021 09:44
Chcem sa opytat ci sa da na tento kotol Protherm Aqua Complet Raja 24K + B120S napojit aj vymenik z krbu.Dakujem!
Odpovedať
A Avatar autora 28.12.2021 09:44
Na kotol priamo napojenie nieje možné, dá sa to však vyriešiť tým že ho zapojíte na zásobník, avšak reguláciu si už musíte vyriešiť sami. Pekný deň.
J Avatar autora 28.12.2021 09:44
Dobrý deň chcel by som sa opýtať či kotol Protherm Aqua Complet Raja 24K + B120S bude postačujúci na vykurovanie plochy domu bungalov cca 160 m2.
Odpovedať
A Avatar autora 28.12.2021 09:44
Dobrý deň, Kotol Protherm Aqua Complet Raja 24K + B120 S bude výkonovo postačujúci na obytnú plochu 160 m2. Prajem pekný deň.
M Avatar autora 28.12.2021 09:43
Dobrý deň, chcem sa opýtať či tento typ Protherm Aqua CompletRaja 24k+B120S sa napojiť aj na vykurovanie radiátormi a či je postačujúci na plochu 125m2 bungalov, či zabezpečí ohrev vody na bežné používanie a umývanie. Alebo je potrebné dokupovať ešte bojler poprípade niečo iné. Ďakujem.
Odpovedať
A Avatar autora 28.12.2021 09:44
Dobrý deň, bojler dokupovať netreba, zostava obsahuje 120 litrový zásobník. Elektrokotol podla tabuliek dokáže vykúriť až 240 m štvorcových, takže postačovať bude. Pekný deň
Z Avatar autora 28.12.2021 09:43
Dobrý deň, prosím o zaslanie cenovej ponuky a predpokladaného termínu dodania: Protherm 24K Raja+FE 120 BM s elektrickým čerpadlom 1ks € bez DPH/ks Ďakujem veľmi pekne
Odpovedať
A Avatar autora 28.12.2021 09:43
Dobrý deň. Dopytovaný tovar nájdete na našej internetovej stránke: https://www.atria.sk/protherm-aqua-complet-ray-24k-b120s/ Pekný deň.
M Avatar autora 28.12.2021 09:43
Dobrý deň, je tento kotol možné využiť v poschodovom rodinnom dome na vykurovanie, Je potrebná nejaká úprava elektrických rozvodov, denný alebo nočný prúd a kto montuje tento kotol?
Odpovedať
A Avatar autora 28.12.2021 09:43
Dobrý deň. Áno kotol je možné použiť. Úpravy by nemali byť potrebné. Kotol môžu namontovať montážnici a následne zapojiť a záručný list potvrdiť servisný technik, prípadne Vám všetko zabezpečí servisný technik. Pekný deň.
E Avatar autora 28.12.2021 09:42
Dobrý deň,prosím vás chcem sa spýtať je možné tento El.kotol skombinovať s teplovodným podlahovým kúrením ?máme iba el.pripojku.dom máme 125m2 dvojposchodový.Prípadne budem rád za radu.Ďakujem
Odpovedať
A Avatar autora 28.12.2021 09:42
Dobrý deň. Áno, tento kotol je možné skombinovať s teplovodným podlahovým kúrením. Bežne to tak funguje. Prajem pekný deň.
M Avatar autora 28.12.2021 09:42
DObry den chcel by som sa opytat ze aky el.kotol je vhodny na radiatory do bytu z rozlohou 60metrou stvorcovych
Odpovedať
A Avatar autora 28.12.2021 09:42
Dobrý deň, vhodný elektrický kotol môžete nájsť napríklad tu : https://www.atria.sk/protherm-ray-6ke/ Pekný deň.
