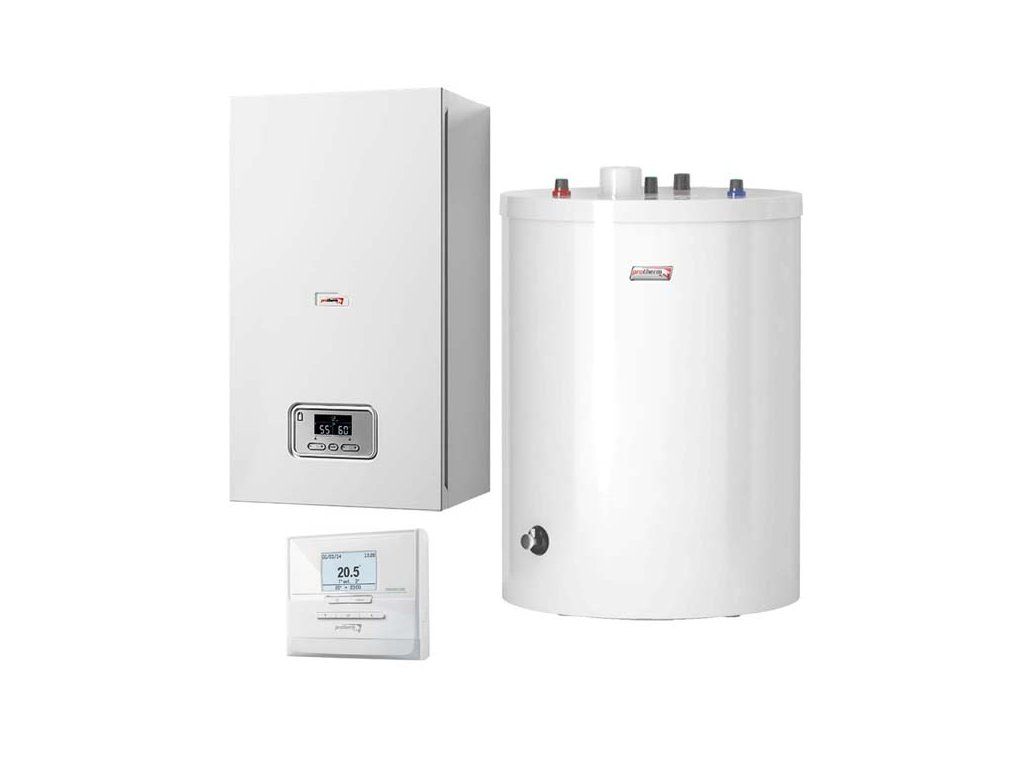

Protherm Ray 14K + FE 120 BM + Thermolink P
Kód: 0010019908Súvisiaci tovar
Podrobný popis

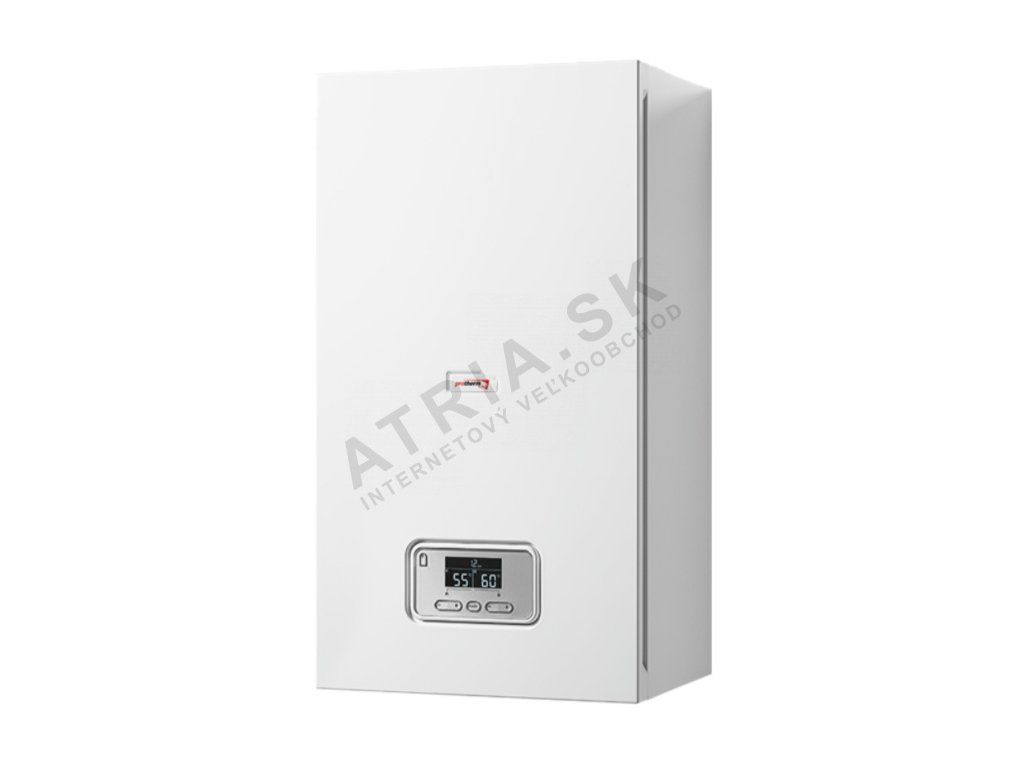

+ Protherm Ray 14KE - elektrický kotol s možnosťou prípravy TUV v externom zásobníku

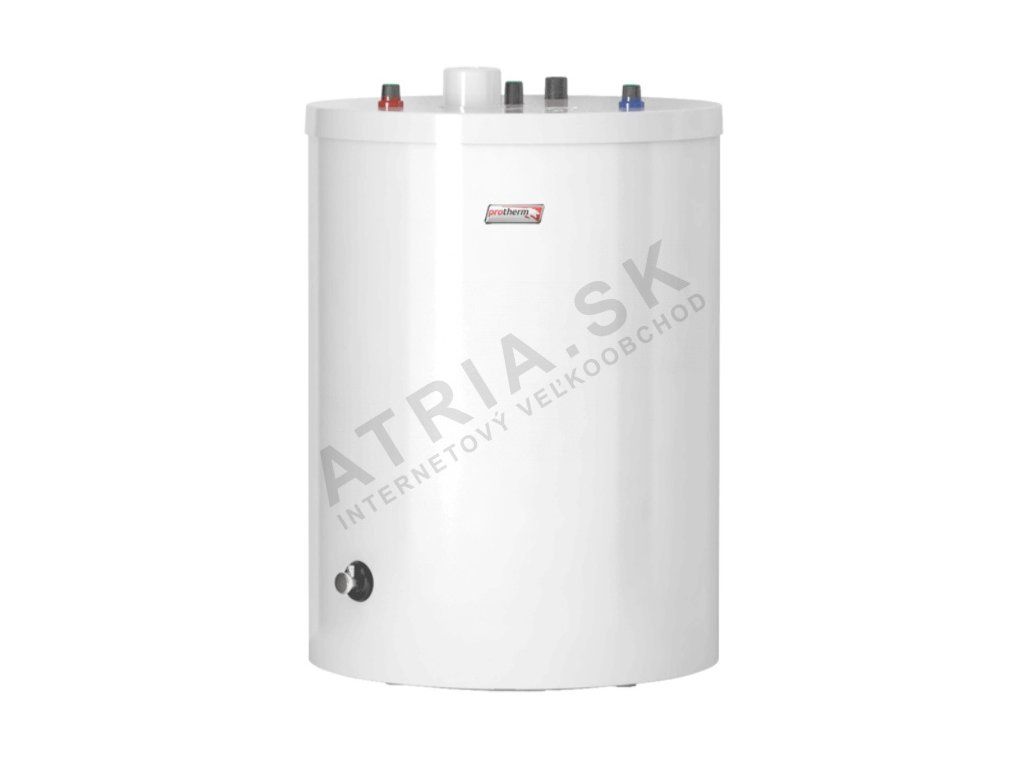

+ FE 120 BM - stacionárny zásobník TV, objem: 120 l

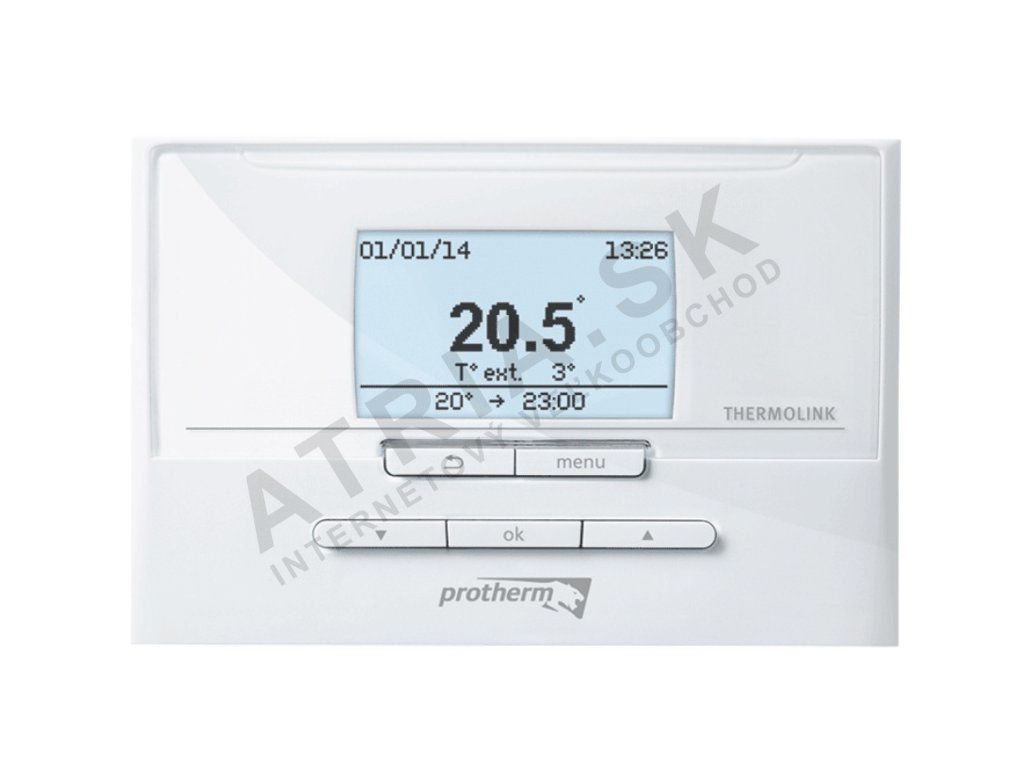

+ Thermolink P - izbový komunikačný regulátor
- závesný elektrický elektrokotol so zabudovanou zbernicou eBUS na vykurovanie
- s možnosťou prípravy TUV v externom zásobníku
- výkon: 2,3 - 14 kW
| Ray 14KE | |
| Výkon | 14 kW |
| Počet a výkon vykurovacích telies | 2 x 7 kW |
| Minimálny výkonový stupeň | 2,3 kW |
| Účinnosť | 99 % |
| Nastaviteľný rozsah teploty VV | 25 - 85 °C |
| Nastaviteľný rozsah teploty TV | 35 - 70 °C * |
| Expanzná nádoba | 8 l |
| Min/max. prácovný tlak | 80 / 300 kPa |
| Trieda ErP | D |
| Elektrické parametre | |
| Napätie/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Možnosť zapojenia na 1 fázu | - |
| Elektrické krytie | IP40 |
| Menovitý prúd ističa | 25 A |
| Rozmery | |
| Rozmery (šírka/výška/hĺbka) | 410/740/310 mm |
| Hmotnosť bez vody | 25 kg |
- objem: 120 l
| FE 120 BM | |
| Energetická trieda pre prípravu teplej vody | B |
| Objem úžitkovej vody | 117 l |
| Max. prevádzkový tlak | 10 bar |
| Max. teplota vody | 85 °C |
| Max. teplota vstupu vykurovacej vody | 110 °C |
| Pripojenie VV | R 1" |
| Pripojenie úžitkovej vody | R 3/4" |
| Pripojenie recirkulácie | R 3/4" |
| Vypúšťací ventil a zátka | G 1" |
| Tepelný výkon | 21,4 kW |
| Hodinový prietok | 527 |
| Množstvo za 10 min. | 163 l |
| Straty energie v pohotovostnom režime | 1 kWh/d |
| Výhrevná plocha výmenníka tepla | 0,7 m2 |
| Obsah vykurovacej vody vo výmenníku | 4,8 l |
| Straty tlaku vo výmenníku pri max. spotrebe vykurovacej vody | 17 mbar |
| Prietok teplonosnej vody | 1 400 l/h |
| Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C | 21,4 kW |
| Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C | 527 l/h |
| Charakteristika výkonu | 1,4 N |
| Rozmery | |
| Výška / Priemer | 822 / 590 mm |
| Hmotnosť s prevádzkovou náplňou | 185 kg |
| Hmotnosť bez vody | 68 kg |
- Znižujú náklady na vykurovanie
- Plynulá regulácia kotla (eBus)
- Jednoduché ovládanie regulátora s textovým navádzaním na podsvietenom displeji
- Možnosť nastavenia teploty TV s týždenným programom
- Možnosť navolenia automatickej ekvitermickej krivky
- Optimálny štart vykurovania pre dosiahnutie požadovanej teploty už na začiatku časového intervalu
- Riadenie recirkulačného čerpadla týždenným programom
- Protimrazová ochrana systému
- Zobrazenie aktuálneho času a dňa v týždni a aktuálnej teploty v miestnosti (prípadne vonkajšej teploty)
Parametre
| THERMOLINK P | |
| Typ | e-BUS |
| Druh programu (TV a VV) | týždenný |
| Počet teplotných zmien za deň | 7 |
| Rozsah nastavenia teploty v miestnosti | 5 - 30 °C |
| Regulačná charakteristika | plynulá |
| Rozsah nastavenia teploty TV | 38 - 65 °C |
| Nastavenie ekvitermických kriviek | áno |
| Automatická vykurovacia krivka | áno |
| Prázdninová prevádzka | áno |
| Protimrazová ochrana systému | áno |
| Zobrazenie času | áno |
| Ovládanie recirkulačného čerpadla | áno |
| Optimálny štart | áno |
| Optická indikácia vybitých batérií | nie |
| Pripojenie ku kotlu | drôtové |
Dodatočné parametre
| Kategória: | Protherm Raja/Ray so zásobníkom |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 93 kg |
-
