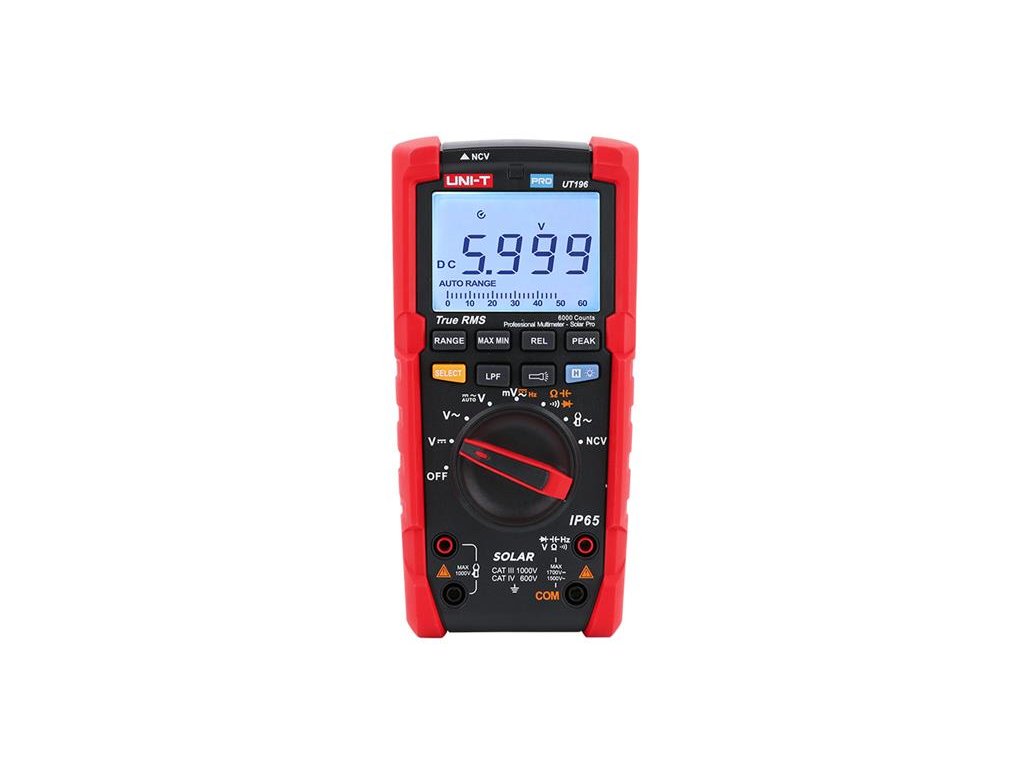

Multimeter UNI-T UT196 - Solar PRO

Podrobný popis

Solárny multimeter UT196 True RMS firmy UNI-T je profesionálny výrobok pre profesionálov montujúcich alebo udržujúcich fotovoltaické alebo veterné elektrárne. Prevedenie prístroja umožňuje prácu v drsnom vonkajšom prostredí - má ochranu krytím IP65 a je schopný odolať pádu z výšky 2m. Tento multimeter meria jednosmerné napätie až do 1700 V, striedavé napätie (skutočné efektívne hodnoty) do 1500 V pri frekvenčnom rozmedzí 45 až 1000 Hz. S prídavnou prúdovou slučkou UT-CS09D Flex umožňuje aj bezkontaktné meranie AC prúdov 1,5 až 3000 A a to aj v stiesnených priestoroch. Ďalej UT196 meria frekvenciu, odpor, kapacitu, polovodičové prechody a spojitosť el.obvodov.
Funkcia dolného priepustu umožňuje odfiltrovať VF rušenie generované striedačom. Režim nízkej impedancie môže pomôcť pri odstraňovaní problémov s citlivými obvodmi aj obvodmi, ktoré môžu obsahovať falošné napätie. Vstavané svietidlo, jasné podsvietenie a zvukový aj optický alarm umožňujú používateľom dokončiť prácu bezpečne a efektívne aj v tmavom a hlučnom prostredí.
Solárny digitálny multimeter UT196 je navrhnutý s ochranou proti preťaženiu 1700V DC, 1500Vrms AC a testovaný na bezpečné použitie v prostredí CAT III 1000V, CAT IV 600V a certifikovaný podľa CE, UKCA, cETLus.


Parametre produktu :

- multifunkčný multimeter so zameraním na vonkajšie aj vnútorné montáže fotovoltaických a veterných elektrární
- meranie AC/DC napätia, odporu, kapacity, frekvencie, diód, spojitosti obvodov, s externou prúdovou slučkou aj AC prúd
- displej: LCD, duálny, podsvietený
- maximálna zobrazená hodnota na displeji: ± 6000, obnova hodnôt 2 až 3 krát za sekundu
- analógový stĺpcový graf: áno, 31 segmentov, rýchlosť merania 30-krát za sekundu
- prepínanie rozsahov: automatické / manuálne
- automatická identifikácia napätia AC/DC: áno
- bezkontaktné meranie elmag. poľa (NCV): áno
- test diód (polovodičových prechodov): áno, napätie otvoreného obvodu cca 3V
- test kontinuity elektrického obvodu: áno, obvod je považovaný za uzavretý pri R ≤ 10Ω, potom bzučiak pípne
- zabudovaná frekvenčná dolná priepust (LPF): áno, keď je LPF zapnutý, je utlmené rušivé napätie nad 1,2kHz s útlmom ≥ -3db vzhľadom k 60 Hz.
- meranie v relatívnom režime: áno
- zadržanie špičkových hodnôt (Peak Hold): áno
- zmrazenie displeja (Data Hold): áno
- režim Max/Min: áno
- napájanie: batéria 9V / 6F22
- indikácia slabej batérie: áno, pri poklese napätia pod <7,5V
- automatické vypínanie pri nečinnosti: áno, po 15 minútach
- zabudované svietidlo: áno
- zvuková a vizuálna indikácia: áno


Technické parametre :

Meranie DC napätia (V): Rozsah / Rozlíšenie / Presnosť
600,0mV / 0,1mV / ±(0,5%+5)
6,000V / 0,001V / ±(0,2%+5)
60,00V / 0,01V / ±(0,2%+5)
600,0V / 0,1V /±(0,2%+5)
1700V / 1V / ±(0,2%+5)
Vstupná impedancia na rozsahu mV/DC je cca 1GΩ.


Meranie AC napätia (V): Rozsah / Rozlíšenie / Presnosť
600,0mV / 0,1mV / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
6,000V / 0,001V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
60,00V / 0,01V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
600,0V / 0,1V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
1500V / 1V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
Vstupná impedancia na rozsahu mV/AC je cca 10MΩ.


Automatické meranie napätia AC/DC: auto rozsah / Rozlíšenie / Presnosť
0V až 600,0V / 0,1V / DC až 500Hz: ± (2,0%+3); 500Hz až 1kHz: ± (4,0%+3)
Pri automatickej voľbe rozsahu nie je možná voľba LPF, Peak Hold, vstupná impedancia je 2MΩ


Meranie odporu: Rozsah / Rozlíšenie / Presnosť
600,0Ω / 0,1Ω /± (1,0%+2)
6,000kΩ / 1Ω / ± (0,8%+2)
60,00kΩ / 10Ω / ± (0,8%+2)
600,0kΩ / 100Ω / ± (0,8%+2)
6,000MΩ / 1kΩ / ± (1,2%+3)
60,00MΩ / 10kΩ / ± (2,5%+5)


Meranie kapacity: Rozsah / Rozlíšenie / Presnosť
60,00nF/ 0,01nF / v REL režime: ± (3%+10)
600,0nF / 0,1nF / ± (1,9%+5)
6,000μF / 0,001μF / ± (1,9%+5)
60,00μF / 0,01μF / ± (1,9%+5)
600,0μF / 0,1μF / ± (1,9%+5)
6,000mF / 0,001mF / ± (5%+5)
60,00mF / 0,01mF / ± (5%+5)


Meranie AC prúdov prúdovou slučkou UT-CS09D Flex: Rozsah / Rozlíšenie / Presnosť
30,00A / 0,01A / ± (0,8%+8)
300,0A / 0,1A / ± (0,8%+8)
3000A / 1A / ± (0,8%+8)


Meranie frekvencie: Rozsah / Rozlíšenie / Presnosť
60,00Hz až 1,000MHz / 0,1Hz až 0,001MHz / ± (0,08% +4)


Ostatné parametre :

- prevádzková teplota: 0°C - 40°C (32°F - 104°F)
- skladovacia teplota: -10°C až 50°C (14°F - 122°F)
- relatívna vlhkosť: ≤75 % RH (0 °C - 30 °C), ≤50 % RH (30 °C - 40 °C)
- prevádzková výška: ≤2000m
- odolnosť EMC: v súlade s EN61326-1: 2013, EN61326-2-2: 2013
- napájanie: 9V / 6F22 batéria
- vonkajšie rozmery: 195 x 95 x 58 mm
- hmotnosť: 485g
- krytie IP: IP65
- pádový test: 2m
- certifikácia: CE, UKCA, cETLus (CAT III 1000V, CAT IV 600V)
- podľa noriem: EN61010-1, EN61010-2-033, EN/IEC 61010-031


Obsah individuálneho balenia :

- multimeter UT196 Solar PRO: 1 ks
- testovacie káble: 1 pár
- batéria 9V/6F22: 1 ks
- návod na použitie: 1ks


Výrobca :
UNI-TREND
- www.uni-t.cz
