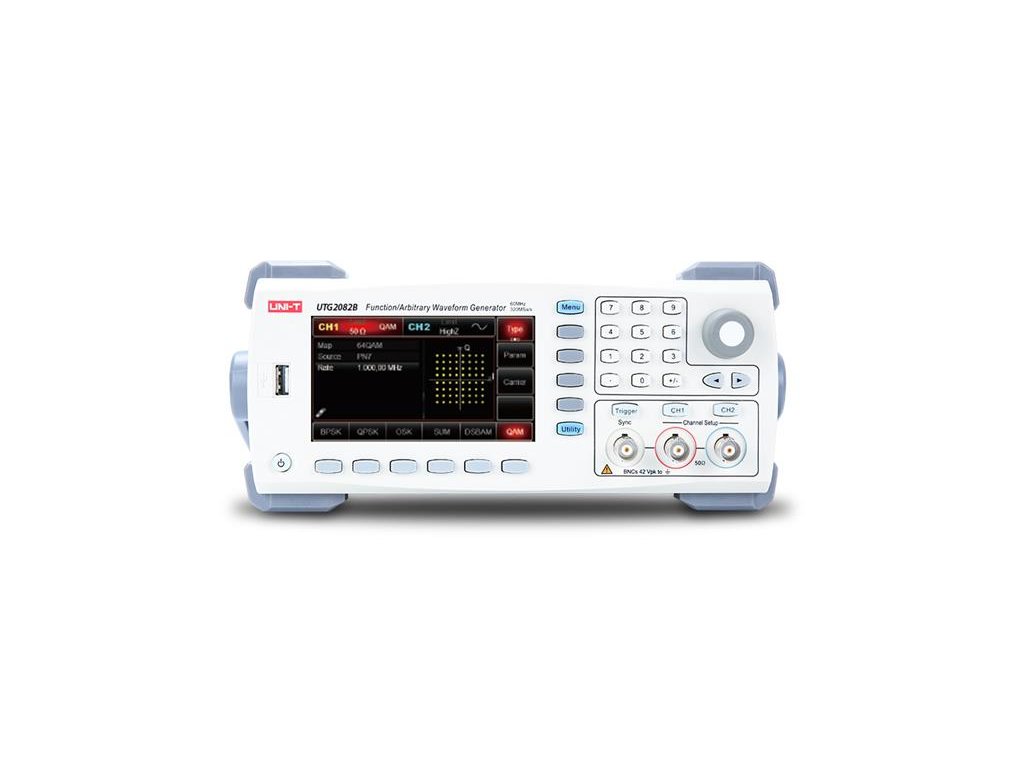

Generátor UNI-T UTG2082B

Podrobný popis

Generátor funkcií / ľubovoľných priebehov UTG2082B je moderný dvojkanálový generátor využívajúci technológiu priamej digitálnej syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tvarov vlny s rozlíšením 1μHz, maximálnu výstupnú frekvenciu 80 MHz, vzorkovanie 320 MS/s. K dispozícii je modulovanie signálov rôznymi moduláciami ako AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep atď. z interného alebo externého zdroja, lineárnym a logaritmickým rozmietaním. Panel je ergonomicky konštruovaný na jednoduché ovládanie. Využitie generátora sa predpokladá pri návrhu, vývoji, testovaní, riešení problémov a pre opravy elektronických a elektroakustických zariadení, ako je testovanie obvodov a zariadení v celulárnych a bezdrôtových systémoch, rozhlasových a televíznych systémoch; testovanie polovodičových súčiastok atď. Vďaka technológii DDS je schopný generovať signály presné a čisté s minimálnym skreslením. Užívateľsky prívetivý panel s jednoduchým ovládaním a prehľadný displej vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie. Má rozhranie USB a výkonný softvér na prenos dát do počítača. V internej energeticky nezávislej pamäti je uložených viac ako 160 priebehov kriviek napr. matematických, bioelektrických, zdravotníckych, trigonometrických, antitrigonometrických, prechodných javov v automobiloch a pod. Má výborný pomer cena/výkon a množstvo funkcií. Využitie nájde v laboratóriách vysokých škôl, výskumných ústavoch a pod. Tento prístroj spĺňa bezpečnostné požiadavky pre elektronické meracie prístroje GB4793 a bezpečnostné štandardy IEC 61010-1/2, spĺňa bezpečnostné normy pre izolované napätie CAT II 300V.


Parametre produktu :

- dvojkanálový generátor - 2 ekvivalentné, na sebe nezávislé kanály
- možnosť prepojenia oboch kanálov
- digitálna syntéza signálov DDS
- generovanie sínusových signálov s kmitočtom 1μHz až 80MHz
- generovanie obdĺžnikových signálov s kmitočtom 1μHz až 70MHz
- generovanie rôznych ďalších priebehov (sínus, obdĺžnik, rampa, trojuholník, pulz, šum, DC, ľubovoľný)
- typy modulácie AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- použitie modulačného signálu z interného aj externého zdroja
- možnosť zadania tvaru signálu matematickým vzorcom
- možnosť zadania fázy signálu v stupňoch alebo radiánoch
- podpora výstupu sweep a burst signálov
- podporuje spúšťanie vnútorné / vonkajšie / ručné spúšť
- 6-bitové vysoko presné meranie frekvencie až do 200MHz externých TTL kompatibilných signálov
- výstupná amplitúda signálu až 10Vpp na impedanciu 50Ω alebo až 20Vpp v režime vysokej impedancie
- ochrana terminálov proti prepätiu
- vzorkovacia frekvencia 320M/s a 16 bitové vertikálne rozlíšenie
- možnosť uložiť až 16 skupín premenlivých digitálnych vlnení
- rozhranie USB na čelnom paneli na zadanie priebehov
- rozhranie USB Host na zadnom paneli, výkonný softvér pre PC
- konektor LAN na zadnom paneli pre aktualizáciu firmvéru
- multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu
- systémový pomocník
- farebný displej TFT LCD s uhlopriečkou 4,3“ a rozlíšením WVGA (480 x 272 pixelov)


Technické parametre :

- výstupné kanály: 2
- vzorkovacia frekvencia: 1,28 GS/s (interpolácia), 320 MS/s (DDS režim)
- výstupná frekvencia: až 80MHz
- frekvenčné rozlíšenie: 1μHz
- vertikálne rozlíšenie: 16 bitov (vrátane symbolov, nápisov)
- dĺžka vlny ľubovoľného tvaru: 8pts až 16Mpts
- energeticky nezávislá pamäť: je možné uložiť až 160 skupín ľubovoľných kriviek
- typy a kmitočty generovaných signálov:
sínusový: od 1μHz do 80MHz
obdĺžnikový: od 1μHz do 70MHz
rampa (píla): od 1μHz do 4MHz
pulz: od 1μHz do 25MHz
ľubovoľný: od 1μHz do 20MHz
Gaussov šum: do 80MHz (-3dB)
- DC offset signálu (peak AC+DC): ± 5V (50 Ω), ± 10V (high resistence)
- minimálna doba nábehu/zostupu ľubovoľného signálu: typicky < 6ns
- rozsah amplitúdy: 1mVpp až 10Vpp(50Ω), 2mVpp až 20Vpp(High Z)
- typy modulácie: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- pracovné režimy: výstup zapnutý / vypnutý, spojité, modulácia, rozmietanie, séria
- meranie frekvencie signálov kompatabilných s TTL: áno, v rozmedzí 100mHz - 200MHz s presnosťou ±51 ppm, rozlíšenie 6 digit/s
- výstupná impedancia: nastaviteľná od 1Ω až do 1kΩ, alebo High Z, továrenské nastavenie 50Ω
- ochrana proti skratu na výstupe: áno
- ochrana terminálov proti prepätiu: pri vstupnom napätí >±12,0V, frekvencia <10kHz, amplitúde >100mVpp
- ochrana terminálov proti prepätiu: pri vstupnom napätí >±2,0V, frekvencia <10kHz, amplitúde ≤100mVpp
- celk. harmon. skreslenie 20kHz, 1Vpp (typická hodnota): <0,2%
- presnosť: ± 0,5ppm 25 ℃
- rýchlosť starnutia v prvom roku: 1 ppm
- teplotný koeficient: ± 0,5 ppm /℃
- teplotný koeficient: ＜ 2 ppm /℃
- displej: TFT LCD 64K, s uhlopriečkou 4,3“, WVGA (480 x 272 pixelov)
- rozhranie USB Device: áno
- napájanie: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II
- spotreba: <50W
- istenie: tavnou poistkou 250 V, T2 A
- hmotnosť (Netto): 3,1kg
- hmotnosť celková: 4,1kg
- rozmery: 305 x 230 x 93mm
- farba výrobku: biela a šedá


Obsah individuálneho balenia :

- generátor funkcií UTG2082B: 1ks
- napájací kábel: 1ks
- kábel rozhrania USB: 1ks
- kábel BNC-BNC (1m): 2ks
- slovenský a anglický manuál: 1ks


Balenie pre veľkoodberateľov :

- štandardné množstvo na kartón: 2ks
- štandardné rozmery kartónu: 380 x 330 x 320 mm
- hrubá hmotnosť kartónu: cca 8,5 kg


VÝROBCA : UNI-TREND
www.uni-t.cz
