Generátor UNI-T UTG2025A

Podrobný popis

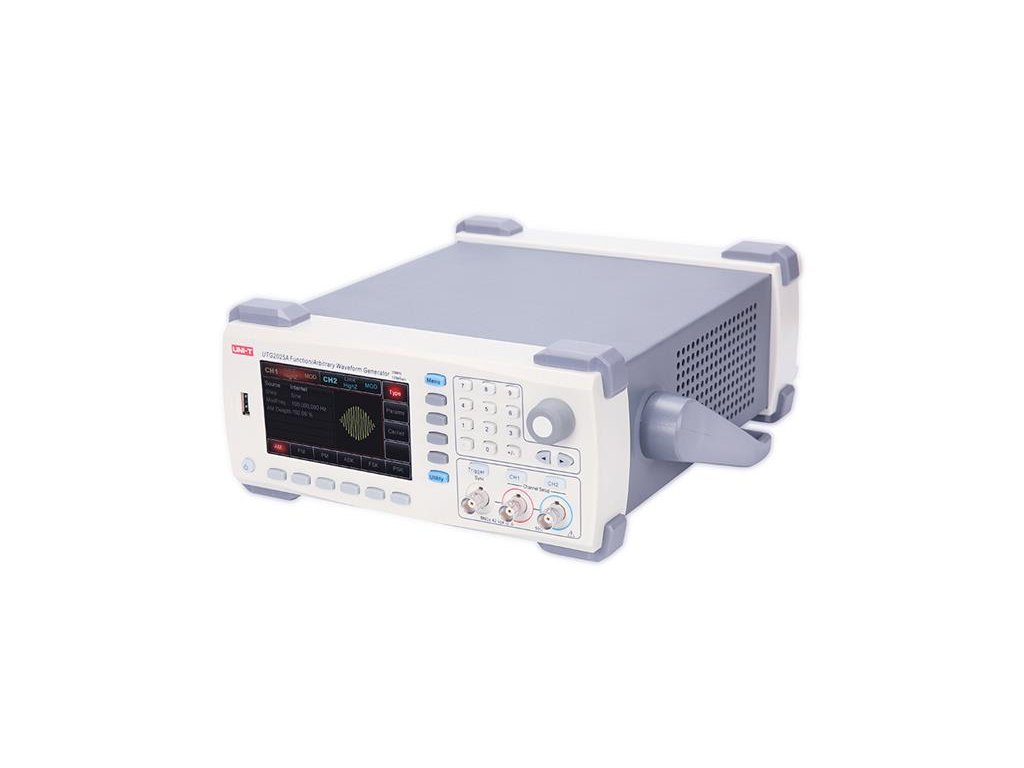

Generátor UNI-T UTG2025A
Generátor funkcií / ľubovoľných priebehov UTG2025A je moderný dvojkanálový generátor využívajúci technológiu priame digitálne syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tvarov vlny s rozlíšením 1μHz. K dispozícii je modulovania signálov rôznymi moduláciami ako AM, PM, FM, ASK, FSK atď. Z interného alebo externého zdroja, lineárnym a logaritmickým rozkmitaním. Panel je ergonomicky konštruovaný pre jednoduché ovládanie. Využitie generátora sa predpokladá pri návrh, testovanie, riešenie problémov a opravy elektronických a elektroakustických zariadení, ako je testovanie obvodov a zariadení v celulárnych a bezdrôtových systémoch, rozhlasových, televíznych a rozhlasových systémoch; testovanie polovodičových súčiastok atď. Vďaka technológii DDS je schopný generovať signály presné a čisté s minimálnym skreslením. Užívateľsky prívetivý panel s jednoduchým ovládaním a prehľadný displej vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie. Má rozhranie USB a výkonný softvér pre prenos dát do počítača. Má výborný pomer cena / výkon a množstvo funkcií.


Parametre produktu:

- dvojkanálový generátor - 2 rovnocenné, na sebe nezávislé kanály
- digitálna syntéza signálov DDS
- generovanie sínusových signálov s kmitočtom 1μHz až 25MHz
- generovanie obdĺžnikových signálov s kmitočtom 1μHz až 5MHz
- generovanie rôznych ďalších priebehov (sínus, obdĺžnik, rampa, trojuholník, pulz, šum, DC, ľubovoľný)
- typy modulácie AM, FM, PM, ASK, FSK, PSK, PWM signálov z interného i externého zdroja
- podpora výstupu sweep a burst signálov
- podporuje spúšťanie vnútorný / vonkajší / ručné spúšť
- 6ti bitové vysoko presné meranie frekvencie až do 200MHz externých TTL kompatibilných signálov
- výstupné amplitúda signálu až 10Vpp na impedanciu 50Ω alebo až 20Vpp v režime vysokej impedancie
- vzorkovacej frekvencie 125M / s a ​​14 bitové vertikálne rozlíšenie
- možnosť uložiť až 16 skupín premenlivých digitálnych vlnenie
- rozhranie USB na čelnom paneli pre zadanie priebehov
- rozhranie USB Host na zadnom paneli, výkonný softvér pre PC
- konektor LAN na zadnom paneli pre aktualizáciu firmvéru
- multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu
- systémová nápoveda
- farebný displej TFT LCD s uhlopriečkou 4,3 "s vysokým rozlíšením


Technické parametre:

- výstupné kanály: 2
- vzorkovacia frekvencia: 125MS/s
- výstupná frekvencia: až 25MHz
- frekvenčný rozlíšenie: 1μHz
- vertikálne rozlíšenie: 14 bits
- hĺbka pamäte: 8 kpts
- dĺžka vlny ľubovoľného tvaru: 8pts ~ 8kpts
- typy a frekvencie generovaných signálov:
sínusový: od 1μHz do 25MHz
obdĺžnikový: od 1μHz do 5MHz
rampa (píla): od 1μHz do 400kHz
pulz: od 1μHz do 5MHz
ľubovoľný: od 1μHz do 5MHz
šum: 25MHz (-3dB)
DC
- rozsah amplitúdy: 1mVpp až 10Vpp (50Ω), 2mVpp až 20Vpp (High Z)
- typy modulácie: AM, FM, PM, ASK, FSK, PSK, PWM, Sweep
- meranie frekvencie signálov kompatibilných s TTL: áno, v rozmedzí 100mHz - 200MHz s presnosťou ± 51 ppm
- výstupná impedancia: nastaviteľná od 1Ω až do 1kΩ, alebo High Z, továrenské nastavenia 50Ω
- ochrana proti skratu na výstupe: áno
- celk. harmon. skreslenie 20kHz, 1Vpp (typická hodnota): <0,2%
- rýchlosť starnutia v prvom roku: 1 ppm
- koeficient závislosti na teplote: ±0,5 ppm /℃
- teplotný koeficient: <2 ppm /℃
- displej: TFT LCD 64K, s uhlopriečkou 4,3 ", WVGA (480 x 272 pixelov)
- rozhranie USB Device: áno
- napájanie: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II
- spotreba: <40W
- istenie: tavnou poistkou 250 V, T2 A
- hmotnosť: 3,2 kg
- rozmery: 265 x 110 x 320mm
- farba výrobku: biela a sivá


Obsah individuálneho balenia:

- generátor funkcií UTG2025A: 1ks
- napájací kábel: 1ks
- kábel rozhrania USB: 1ks
- kábel BNC-BNC: 2ks
- CD so softvérom pre PC: 1ks
- český a anglický manuál: 1ks


Balenie pre veľkoodberateľov:

- štandardné množstvo na kartón: 2ks
- štandardné rozmery kartónu: 380 x 330 x 320 mm
- hrubá hmotnosť kartónu: cca 8,5 kg


VÝROBCA: UNI-TREND
