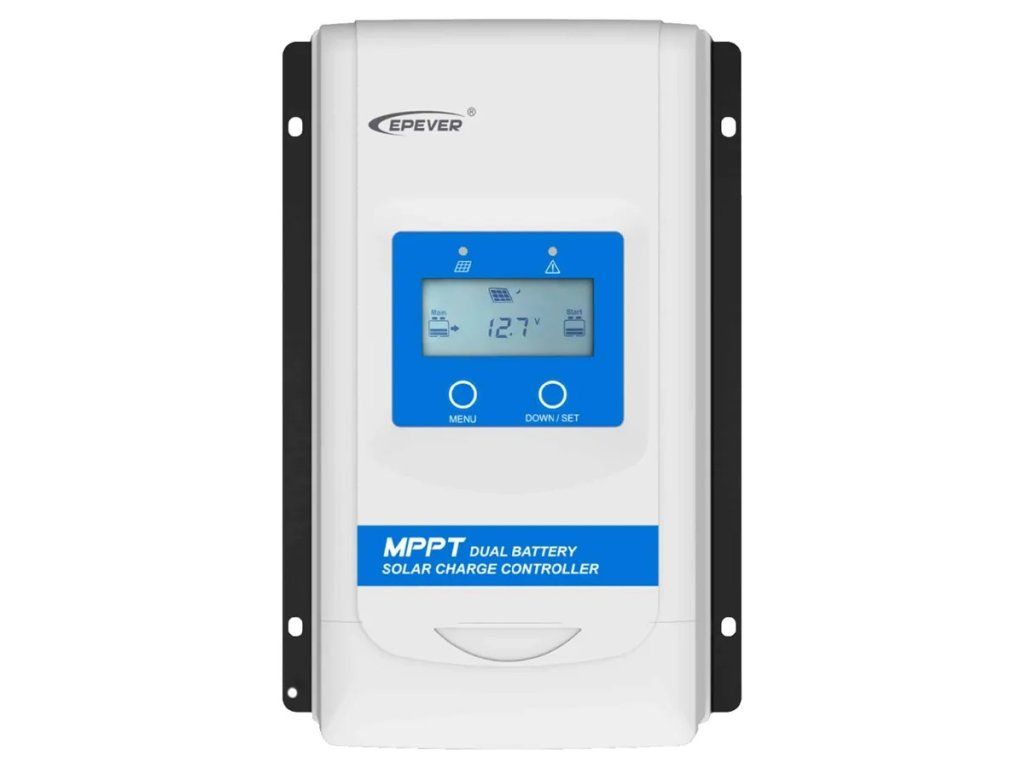

Epever DR1206-DDS solární MPPT regulátor, 12/24V, 10A, vstup 60V DuoRacer

Podrobný popis

MPPT regulátor série DuoRacer je určen k nabíjení dvou baterií vhodný pro karavany, lodě atd. Napětí panelů až 60 V a maximálním nabíjecím proudem 10 A, baterie 12/24 V, FV max. 130/260 Wp.


MPPT regulátor nabíjení DuoRacer je určen k nabíjení dvou baterií – palubní i startovací (znázorněných níže jako BATT1 a BATT2) v solárním systému. Tento regulátor podporuje několik typů hlavních baterií (BATT1), včetně uzavřených, gelových, zaplavených, LiFePO4 a Li-NiCoMn baterií, které jsou vhodné pro RV, karavany, lodě atd. Zařízení automaticky rozpozná napětí systému baterie startéru (BATT2) a po splnění podmínek se baterie dobije.


Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí (zvýšit proud) a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel.
Solární regulátor DuoRacer je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30 %.
Maximální nabíjecí výkon do baterie tohoto modelu je 10 A což odpovídá výkonu panelu 130 Wp pokud máte 12 V baterii, nebo 260 Wp pokud máte 24 V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru – tedy 190 Wp resp. 390 Wp!


Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 60 V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25 °C). Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 45 V)


Hlavní funkce:
- Technologie sledování bodu maximálního výkonu s extrémně rychlou sledovací rychlostí a účinností sledování více než 99,5 %.
- Pokročilý algoritmus řízení MPPT pro minimalizaci ztráty rychlosti a ztráty času MPP.
- Širší rozsah provozního napětí MPP pro zlepšení využití FV modulu.
- Funkce automatického řízení nabíjení a omezení nabíjecího proudu (BATT1).
- Vysoce kvalitní a nízká míra selhání komponent ST, TI a Infineon pro zajištění životnosti produktu.
- Digitální řízení obvodu adaptivního třístupňového nabíjecího režimu pro zvýšení životnosti BATT1.
- Typ BATT1 lze nastavit pomocí LED/LCD.
- Pokud po dlouhou dobu nedochází k nabíjení a FV pole má nízké napětí (FV<5V), regulátor přejde do režimu nízké spotřeby.
- 100% nabíjení a vybíjení v provozním teplotním rozsahu.
- Řídicí signál AES pro chladničku do auta.
- Standardní protokol Modbus a komunikační port RS485 (5 V, 200 mA).


Funkce vestavěného displeje:
Smyčka displeje: FV napětí › FV proud › FV energie › Generovaná energie › Napětí BATT1 › Proud BATT1 › Max. napětí BATT1 › Min. napětí BATT1 › Teplota BATT1 › Typ baterie BATT1 › Napětí BATT2 › Proud BATT2 › Max. napětí BATT2 › Min. napětí BATT2 › FV napětí


Základní specifikace:
Jmenovitý nabíjecí výkon: 130 W (12 V) nebo 260 W (24 V)
Jmenovité napětí baterie 1: 12/24 V DC
Jmenovité napětí baterie 2: 12/24 V DC nebo auto
Rozsah vstupního napětí baterie: 8,5 až 32 V
Typ baterie: uzavřená (výchozí) / gelová / zaplavená / LiFePO4 / Li-NiCoMn / uživatelská
Jmenovitý nabíjecí proud: 10 A
Max. napětí FV otevřeného obvodu: 60 V (46 V při teplotě cca 25 °C)
Účinnost převodu: max. 97,4 %
Rozměry: 227,2 x 143 x 58,1 mm
Hmotnost: 0,8 kg
