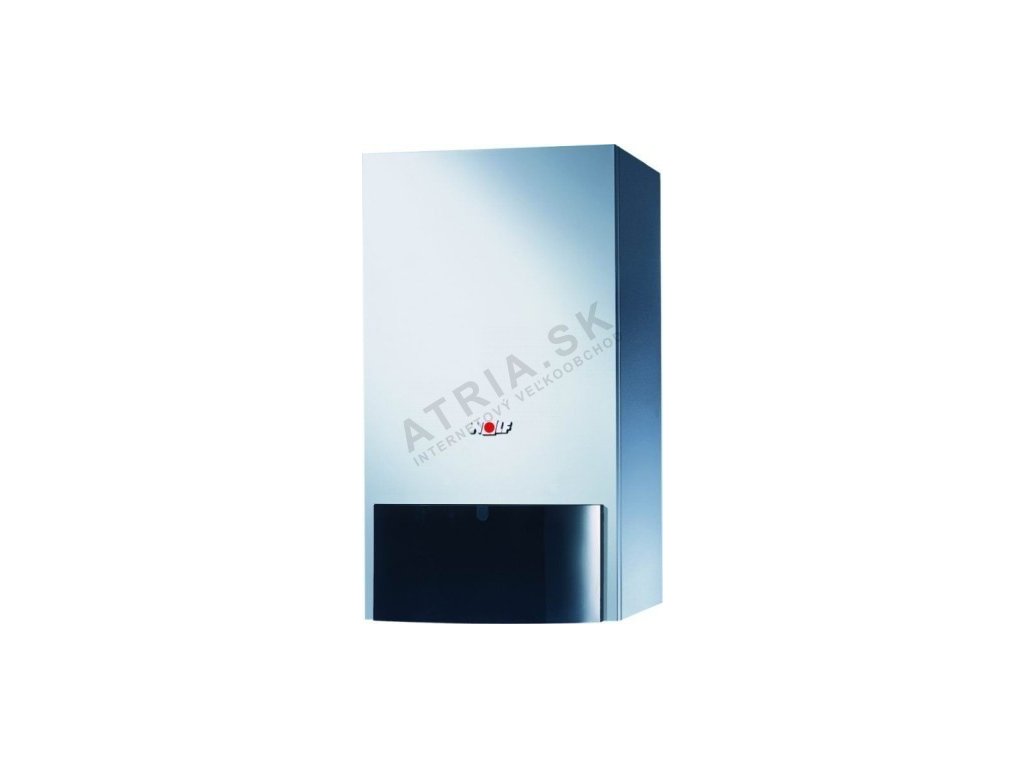

Sestava Wolf CGB-11 + CSW-120, 3-stupňové čerpadlo
Kód: 8611399Z04Detailní popis produktu
Kondenzační kotel WOLF CGB-11 + CSW-120 se zabudovaným deskovým výměníkem tepla z nerezové oceli pro průtokový ohřev pitné vody.
Kotel je dodáván s 3stupňovým kotlovým čerpadlem, přívod spalovacího vzduchu je závislý nebo nezávislý na prostoru kotelny.
- prostorově úsporný plynový kondenzační kotel s minimálními nároky na prostor
- ideální pro úsporné vytápění nebo efektivní ohřev vody
- špičková kondenzační technologie zajišťuje vysoké úspory (maximálně účinná při kondenzaci - účinnost až 110 %), modulační hořák dosahuje při spalování extrémně nízké úrovně škodlivin
- možnost průtokového ohřevu TUV pomocí nerezového deskového výměníku
- varianty s modulačním výkonem od 3,2 do 50 kW
- čistý a vyvážený design se přizpůsobí každému prostoru
Obecné parametry:
<td class="bgCenter" colspan="2" style="padding: 0px 5px; text-align: center; color: rgb(11
| TYP | CGB-11 | CGB-20 | CGB-K-20 | CGB-24 | CGB-K-24 | CGB-35 | CGB-50 | |
| Nominální tepelný výkon při 80/60 °C | kW | 10.0/14.6 | 19.0/22.9 | 23,1/27,6 | 32.0 | 46.0 | ||
| Nominální tepelný výkon při 50/30 °C | kW | 10.9 | 20.5 | 24.8 | 34,9 | 49.0 | ||
| Nominální tepelný příkon | kW | 10.3/151 | 19.5 | 19,5 (23,5) | 23,8/28,5 | 33.0 | 47.0 | |
| Min. tepelný výkon (modul.) při 80/60 °C | kW | 3.2 | 5.6 | 7.1 | 8 | 11 | ||
| Min. tepelný výkon (modul.) při 50/30 °C | kW | 3.6 | 6.1 | 7.8 | 9 | 12.2 | ||
| minimální tepelný příkon (modulovaný) | kW | 3.3 | 5.7 | 7.3 | 8.5 | 11,7 | ||
| Rozměry | ||||||||
| výška x šířka x hloubka | mm | 855 x 440 x 393 | ||||||
| Připojení vstupu, vnější závit | mm | 20 (G 3/4") | G 1 1/4" | |||||
| zpětná přípojka, vnitřní závit | mm | 20 (G 3/4") | G 1 1/4" | |||||
| Přípojka pitné vody | - | G 3/4" | 1" | |||||
| Přípojka studené vody | - | G 3/4" | 1" | |||||
| plynové připojení | R 1/2" | 3/4" | ||||||
| přípojka přívodu vzduchu/odvodu spalin | mm | 95.5/63 | 125/80 | |||||
| Spotřeba plynu | ||||||||
| Zemní plyn H (Hi=9,5 kWh/m3 = 34,2 MJ/m3 ) | m3/h | 1,08 (1,58) | 2,05 (2,47) | 2,50/3,00 | 3.47 | 4.94 | ||
| tlak plynu v přípojce | ||||||||
| Zemní plyn | mbar | 20 | ||||||
| Vytápění | ||||||||
| Nastavení vstupní teploty (nastaveno výrobcem) | °C | 75 | ||||||
| teplota na vstupu přibližně | °C | 90 | ||||||
| Max. celkový tlak ohřívané vody | bar | 3.0 | ||||||
| objem topné vody ve výměníku tepla | l | 1,3 | 2.5 | |||||
| průtok ohřevu vody | l/min | - | 2,0-6,5 | - | 2,0-6,5 | - | ||
| Speciální průtoková veličina "D" při delta T = 30K | l/min | - | 9.4 | - | 9.4 | - | ||
| min. flow. tlak/min. průtok. tlak podle EN625b | bar | - | 0.2/1.0 | - | 0.2/1.0 | - | ||
| max. celkový tlak | bar | - | 10 | - | 10 | - | ||
| Rozsah teploty ohřevu vody (nastavitelný) | °C | - | 40-60 | 40-60 | 15-65 | |||
| ochrana výměníku ohřívače vody proti korozi | - | nehrdz. ocel | - | nehrdz. ocel | - | |||
| celkový objem expanzní nádrže | l | 12 | ||||||
| tlak plynu v expanzní nádobě | bar | 0.75 | - | |||||
| tlak ventilátoru | Pa | 90 | 115 | 145 | ||||
| Elektrické připojení | ||||||||
| Obálka | ||||||||
| Celková hmotnost (bez vody) | kg | |||||||
Doplňkové parametry
| Kategorie: | Wolf |
|---|---|
| Záruka: | 2 roky |
| Produkt nahradený novým: | https://www.atria.sk/protherm-gepard-condens-12-mko-fe-120-bm-dolna-thermolink-p/ |
-
(310 kB) Návod na inštaláciu - zásobník
-
(534 kB) Technické parametre
-
(1,27 MB) Návod na inštaláciu
-
(161 kB) Návod na výmenu parametrovacieho konektora
Buďte první, kdo napíše příspěvek k této položce.
Přidat hodnocení
A
andrej
andrej
Dobry den, mam zaujem o kupu KK do poschodoveho krajneho RD v radovke.Celkova podlahova plocha je 190 m2,z toho vykurovana cca 170 m2.Dom je postaveny z 30cm Heluzu+12cm polystyren, strecha cca 40 styroduru a nobasilu. Mam zaujem o KK so 12O l zasobnikom na vodu.Co by ste mi doporucili? Skuste mi to aj nacenit so vsetkym co bude treba.Dakujem
Odpovědět
Odpovědět
A
atria
atria
Dobry den, na Vas dom o velkosti 170 metrov sa priblizne pocitaca 17 kW kotol. To je len orientacna hodnota, ak mate dom dobre zatepleny, co asi ano, stacil by aj mensi kotol. Momentalne prebieha akcia na vaillant so zasobnikom, tu si možete pozriet vsetky ponukane verzie https://www.atria.sk/kondenzacne-kotly/zostavy-kotol-a-zasobnik/vaillant/ je tam aj ta vasa so 120 l zasobnikom. Na tejto graf. scheme si možete prezriet, co vsetko pravdepodobne este budete potrebovat ku kotlu. https://www.atria.sk/clanky/prislusenstvo-ku-kotlu-so-zasobnikom/
