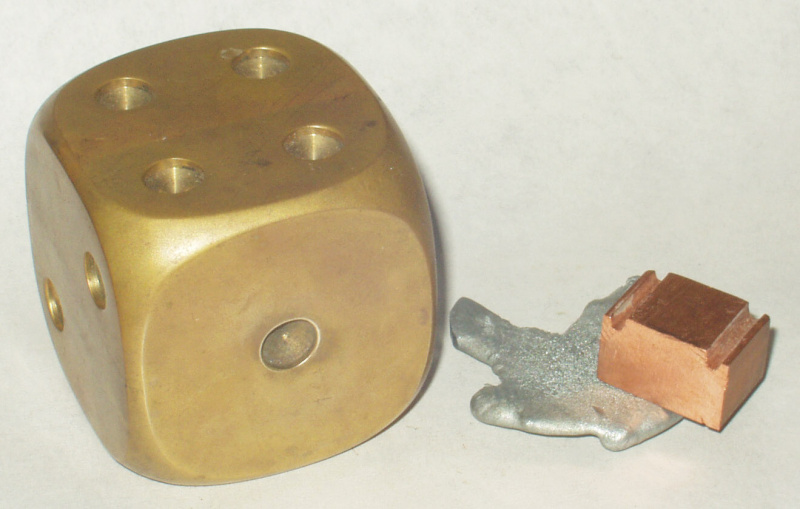

mosaz

Dvousložkové mosazi
Nejvyšší využívaný podíl zinku v mosazích na tváření je 42%, protože při jeho větším podílu krystalizují v soustavě Cu-Zn křehké fáze. Pokud je obsah zinku do 39 %, krystalizuje pouze jedna fáze (α), při obsahu 39 až 46 % krystalizují dvě fáze (α + β). Maximum pevnosti mosazi je při 46% zinku, maximum tažnosti při 30% zinku.

Vícesložkové mosazi
Přísadou dalších prvků se zlepšují mechanické a technologické vlastnosti nebo odolnost proti korozi.

Přísady hliníku, křemíku a cínu zvyšují pevnostní vlastnosti (legování a zjemnění zrna) a odolnost proti korozi (ochranná vrstva oxidů). Jsou-li mosazi určené k tváření, mají podíl složek omezen maximálně na 3 % Al, 3 % Si a 1 % Sn.

Přísady manganu a niklu zpevňují mosaz a zvyšují odolnost proti korozi. Mangan bývá zastoupen maximálně do 3%, protože zhoršuje tvářnost, naopak nikl až do 20%, protože tvárnost zlepšuje. Niklové mosazi lze leštit a jsou vhodné pro pokovování, proto se používaly k výrobě příborů a ozdobných předmětů.

Mosazné pájky patří mezi tvrdé pájky, jsou určeny pro mechanicky namáhané spoje. Vhodné jsou pro spojování kovů s teplotou tavení nad 1000°C. Hustota mosazi 8 700 kg/m3.

Výrobky z mosazí
V následující tabulce jsou uvedeny příklady výrobků z mosazí. V prvním sloupci je označení mosazi: číslo za značkou Ms znamená podíl mědi, ostatní čísla a značky podíl příslušného chemického prvku.

složení mosazi výrobky
Ms96 chladičové trubky
Ms90 součástky manometrů, ozdobné předměty
Ms70 hudební nástroje
Ms60 drobné pokovené zboží
Ms47 součástky čerpadel do 250°C
Ms60Sn hudební nástroje
Ms58Mn dekorační předměty
Ms65Ni14 chemicky odolné
Ms80Si3 ložiska, pouzdra
