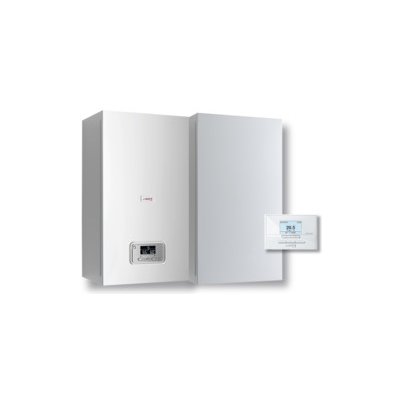

Protherm Ray 9KE + VEQ 75 + Thermolink P
Kód: 0010039196Související produkty
Detailní popis produktu
+Protherm Ray 9KE+ VEQ 75 B68l
V současné době máme problémy s dodávkou ovladačů. V případě nedostupnosti bude cena ovladače odečtena od ceny sady.
- závěsný elektrický kotel s vestavěným eBUS pro vytápění
- s možností přípravy TUV v externím zásobníku
- výkon:1.0 - 9 kW

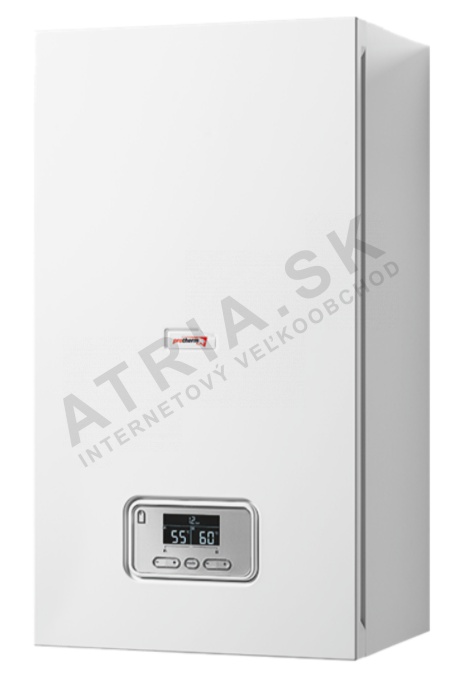

| Ray 9KE | |
| Výkon | 9 kW |
| Počet a výkon topných těles | 3 + 6 kW |
| Minimální výkonový stupeň | 1 kW |
| Efektivita | 99% |
| Nastavitelný teplotní rozsah VV | 25 - 85 °C |
| Nastavitelný teplotní rozsah televizoru | 35 - 70 °C* |
| Expanzní nádoba | 8 l |
| Minimální/maximální pracovní tlak | 80/300 kPa |
| Třída ErP | D |
| Elektrické parametry | |
| Napětí/frekvence | 3 x 230 V/400 V, 50 Hz |
| Možnost připojení na 1 fázi | - |
| Elektrická ochrana | IP40 |
| Jmenovitý proud jističe | 16 A |
| Rozměry | |
| Rozměry (šířka/výška/hloubka) | 410/740/310 mm |
| Hmotnost bez vody | 24 kg |

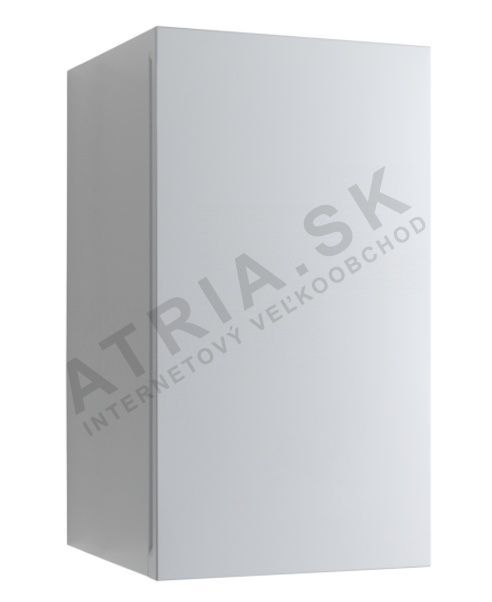

| VEQ 75 B | |
| Svazek úložiště | 68 l |
| Rozměry š/h/h | 440/740/440 mm |
| Hmotnost (bez vody) | 52 kg |
| Hmotnost (provozní) | 125 kg |
| Vnitřní kontejner | ocel, smaltovaná, s hořčíkovou ochrannou anodou |
| Maximální teplota televizoru | 85 °C |
| Maximální tlak televizoru | 1 MPa (10 barů) |
| Přípojka topné vody | R 3/4" |
| Přípojka teplé vody | R 3/4" |
| Ztráta výkonu v pohotovostním režimu | 0,8 KWh/24h |
| Výkon horké vody (teplota zásobníku 65 °C, zdroj tepla 25 kW) | 133 l/10 min |
| Čas ohřevu od 10 do 60 °C/max. 30 kW | 12 min |
| Třída energetické účinnosti | B |

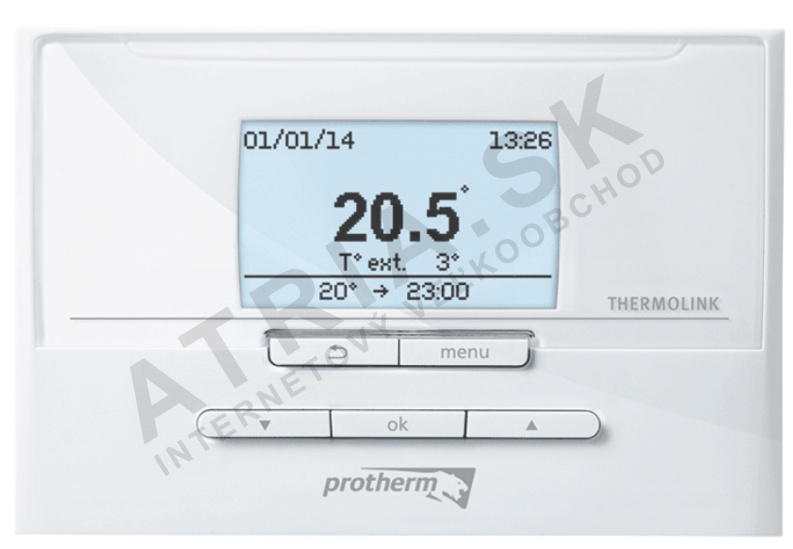

| THERMOLINK P | |
| Typ | e-BUS |
| Typ programu (TV a VV) | týdně |
| Počet změn teploty za den | 7 |
| Rozsah nastavení pokojové teploty | 5 - 30 °C |
| Regulační charakteristiky | fluid |
| Rozsah nastavení teploty televizoru | 38 - 65 °C |
| Nastavení ekvitermních křivek | ano |
| Automatická topná křivka | ano |
| Prázdninový provoz | ano |
| Ochrana systému před mrazem | ano |
| Zobrazení času | ano |
| ovládání oběhového čerpadla | ano |
| Optimální start | ano |
| Optická indikace slabé baterie | ne |
| Připojení ke kotli | bezdrátový |
| Kategorie: | Protherm Raja/Ray se zásobníkem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 53 kg |
-
(671 kB) Prospekt Ray
-
(1,61 MB) Projekčné podklady Ray
-
(312 kB) Pripojovacie rozmery Ray
-
(623 kB) Návod na obsluhu Ray
-
(302 kB) Certifikát (958 kB)
-
(192 kB) Prospekt (990.5 kB)
-
(4,83 MB) Návod na obsluhu (840 kB)
-
(861 kB) Pripojovacie rozmery kotla (646.3 kB)
-
(714 kB) Vyhlásenie o zhode (171.2 kB)
-
(192 kB) Prospekt (308.1 kB)
-
(712 kB) Stručný návod (314.5 kB)
