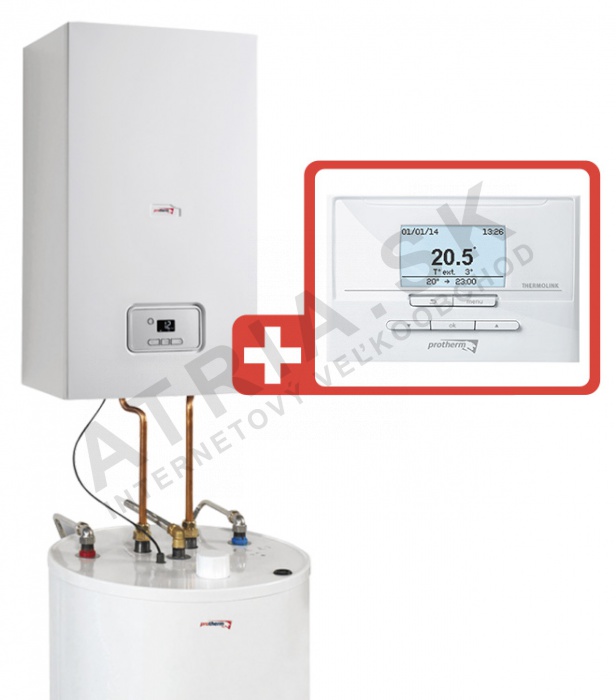

Protherm Gepard Condens 12 MKO + FE 120 BM dolní + Thermolink P
Kód: 0010019890Související produkty
Detailní popis produktu

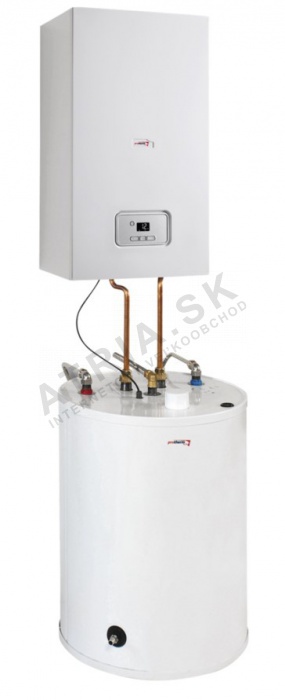

Protherm Gepard Condens 12 MKO
+ Gepard Condens 12 MKO+ FE 120 BM120 l
+ Thermolink P
PROTHERM GEPARD CONDENS 12 MKO
- nástěnný kondenzační kotel s možností připojení externího zásobníku
- výkon:4,0 - 12,0 kW
Gepard Condens MKO jsou nástěnné kondenzační plynové kotle pro vytápění s variabilním připojením zásobníku teplé vody, s možností regulace kotle podle venkovní teploty.</p
- výrazná úspora plynu díky kondenzační technologii a plynulé regulaci výkonu,
- komfort vytápění s využitím regulace venkovní teploty (ekvitermní regulace*),
- bezpečnost a snadné používání díky nejnovějším bezpečnostním prvkům,
- jednoduchý ovládací panel s podsvíceným inverzním displejem s vynikající čitelností i v tmavých místnostech a autodiagnostikou,
- spolupráce s komunikačními řadiči - větší úspory a pohodlí.
- nízká hmotnost a snadná instalace do systému, ať už v novostavbě nebo při výměně starších kotlů
PROTHERM FE 120 BM
- stacionární TV zásobník
- objem:120 l</strong
- Přímo vyhřívaný zásobník spirálového trubkového výměníku tepla
- Čistý úložný objem117 litrů
- Vysoce kvalitní smaltovaná ocelová nádrž
- Stacionární provedení
- Ochrana proti korozihořčíkovou anodou
- Jednoduché připojení recirkulačního okruhu
- Snadné vypouštění vody z nádrže pomocí vestavěného vypouštěcího ventilu
- Zlepšená stratifikace studené vody na dně zásobníku díky nové konstrukci difuzoru přívodu studené vody
- Minimální tepelné ztráty díky novému typu izolace z tuhé PUR pěny (energetická třída "B")
| Gepard Condens 12 MKO | |
| Vytápění | |
| Energetická třída pro vytápění | A |
| Výkon při 80/60 °C [kW] | 4.0 - 12.0 |
| Výkon při 50 °C/30 °C [kW] | 4.3 - 12.7 |
| Palivo | zemní plyn |
| Efficiency at 80/60°C max. performance [%] | 98.2 |
| Normální míra využití při 40/30 °C [%] | 108.5 |
| Nastavitelný teplotní rozsah VV [°C] | 10 - 80 |
| Expanzní nádoba [l] | 8 |
| Max. Pracovní tlak [kPa] | 300 |
| Výstup výfukových plynů | turbo |
| Ohřev teplé vody | |
| Vyhřívací výkon TV [kW] | 4,0 - 15,0 (platí pro ohřev vody v přídavném zásobníku) |
| Rozsah napájecího tlaku TV [MPa] | - |
| Nastavitelný rozsah teploty televizoru [°C] | 45 - 60 |
| Průtok TV při Δt 30K [l/min] | - |
| Průtok TV při Δt 35K [l/min] | - |
| Elektrické parametry | |
| Napětí/frekvence [V/Hz] | 230/50 |
| Síla [W] | 105 |
| Pohotovostní výkon [W] | 2 |
| Elektrická ochrana [IP] | IPX4D |
| Rozměry | |
| Rozměry VS (šířka/výška/hloubka) [mm] | 418/740/300 |
| Hmotnost bez vody [kg] | 31 |
PROTHERM THERMOLINK P- pokojový komunikační regulátor
- Snížení nákladů na vytápění
- Plynulé řízení kotle (eBus)
- Snadné ovládání ovladače s textovými pokyny na podsvíceném displeji
- Nastavení teploty televizoru s týdenním programem
- Automatické nastavení ekvitermní křivky
- Optimální zahájení ohřevu pro dosažení požadované teploty na začátku časového intervalu
- Řízení oběhového čerpadla pomocí týdenního programu
- Ochrana systému proti mrazu
- Zobrazení aktuálního času a dne v týdnu a aktuální teploty v místnosti (nebo venkovní teploty)
Parametry
| FE 120 BM | |
| Energetická třída pro teplou vodu | B |
| Objem užitkové vody | 117 L |
| Max. Provozní tlak | 10 bar |
| Max. teplota vody | 85 °C |
| Max. vstupní teplota topné vody | 110 °C |
| Připojení VVV | R 1" |
| Přípojka užitkové vody | R 3/4" |
| recirkulační připojení | R 3/4" |
| Vypouštěcí ventil a zátka | G 1" |
| Termický výkon | 21,4 kW |
| Hodinový průtok | 527 |
| Kvantita na 10 min | 163 l |
| Ztráta výkonu v pohotovostním režimu | 1 kWh/d |
| Výhřevná plocha výměníku tepla | 0,7 m2 |
| Objem topné vody ve výměníku tepla | 4,8 l |
| Tlaková ztráta výměníku při maximální spotřebě topné vody | 17 mbar |
| průtok vody při přenosu tepla | 1 400 l/h |
| Plynulý výstup teplé vody při teplotě topné vody 85/65 °C | 21,4 kW |
| Plynulý výstup teplé vody při teplotě topné vody 85/65 °C | 527 l/h |
| Výkonnostní charakteristiky | 1.4 N |
| Rozměry | |
| Výška/průměr | 822/590 mm |
| Hmotnost s provozní kazetou | 185 kg |
| Hmotnost bez vody | 68 kg |
| THERMOLINK P | |
| Typ | e-BUS |
| Typ programu (TV a VV) | týdně |
| Počet změn teploty za den | 7 |
| Rozsah nastavení pokojové teploty | 5 - 30 °C |
| Regulační charakteristiky | fluid |
| Rozsah nastavení teploty televizoru | 38 - 65 °C |
| Nastavení ekvitermních křivek | ano |
| Automatická topná křivka | ano |
| Prázdninový provoz | ano |
| Ochrana systému před mrazem | ano |
| Zobrazení času | ano |
| ovládání oběhového čerpadla | ano |
| Optimální start | ano |
| Optická indikace slabé baterie | ne |
| Připojení ke kotli | bezdrátový |
Doplňkové parametry
| Kategorie: | Gepard Condens + 120l zásobníkkotol v zostave so 120 l zásobníkom nízky výkon do 15 kW Protherm |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 100 kg |
| Určenie kotla: | kotol v zostave so 120 l zásobníkom |
| Výkon kotla na vykurovanie: | nízky výkon do 15 kW |
| Výrobca: | Protherm |
-
