Malé radiátory + el. ventily
Instalace s malým objemem otopných těles
+ podlahové radiátory s elektronickými směšovacími ventily
Instalace se smíšenými zónami:
- Radiátory s dvoucestnými zónovými ventily (nízký průtok)
- podlahové vytápění s elektronickými směšovacími ventily

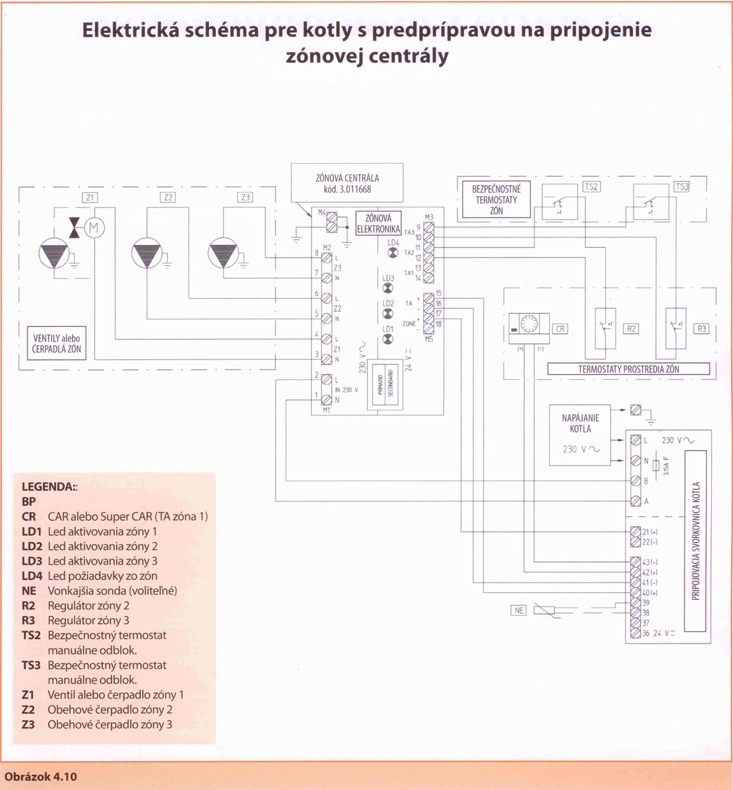

Připojení ke kotli s možností připojení zónového ovládacího panelu
KOTEL: Pro začátek uvažujme kotle s možností připojení zónového ovládacího panelu. Kotel může ohřívat užitkovou vodu v průtokovém nebo akumulačním režimu a může mít uzavřenou nebo otevřenou spalovací komoru. Kotel nemusí být vybaven by-passem (lmmergas jím standardně vybavuje naprostou většinu typů kotlů).
ZÓNY: Systém lze rozdělit maximálně do tří zón. Jednu zónu lze ovládat dálkovým ovladačem CAR nebo Super CAR. Zóna s otopnými tělesy napájenými přes zónový ventil musí být vždy první zónou (č. 1 - tj. ta před anuloidem). V zónách se sálavými povrchy (např. podlahové vytápění) se zónová oběhová čerpadla instalují na vstupu do zóny, přičemž směšovací ventil je umístěn před čerpadlem. "Společná" cesta směšovacího ventilu se připojuje k sací straně čerpadla. Bezpečnostní termostaty podlahového vytápění musí mít kontakt zapojený do série s příslušnými kontakty termostatu prostředí.
Regulátory, které ovládají zóny podlahového vytápění, musí mít "čistý" kontakt na připojení zónového ovládacího panelu (obvykle se zde připojuje termostat prostředí), aby výstupy ze zónového ovládacího panelu mohly být použity k napájení oběhových čerpadel podlahového vytápění.
Instalace ve smíšené zóně:
- Radiátory s dvoucestnými zónovými ventily (nízký průtok)
- podlahové vytápění s elektronickými směšovacími ventily
Připojení ke kotli BEZ předpřípravy pro zónovou regulaci
KOTEL: Toto schéma lze použít pro kotle, které nejsou přizpůsobeny pro připojení zónového ovládacího panelu.
ZÓNY: V rámci tohoto schématu lze systém rozdělit do neomezeného počtu zón, ale žádnou z nich nelze ovládat dálkovým ovladačem CAR nebo Super CAR. Zóna s otopnými tělesy s přívodem přes zónový ventil musí být vždy první zónou (č. 1 - tj. ta před anuloidem). Zónová čerpadla nebo ventily lze napájet přes příslušné termostaty prostředí, i když je kotel nastaven na letní režim nebo prioritu TUV. To nemá negativní vliv na provoz kotle, ale přesto se doporučuje vypnout externí čerpadla během letního režimu.
V zónách se sálavými povrchy (např. podlahové vytápění) jsou oběhová čerpadla instalována na vstupu do zóny, přičemž směšovací ventil je umístěn před čerpadlem. "Společná" cesta směšovacího ventilu se připojuje k sací straně čerpadla. Kontakt bezpečnostního termostatu podlahového vytápění musí být zapojen do série s kontaktem příslušného termostatu prostředí. Regulátory, které ovládají zóny s podlahovým vytápěním, musí mít "čistý" kontakt pro připojení reléové skříňky.
