Elektrický termostat ADEX TTUV
Kód: 125008Detailní popis produktu

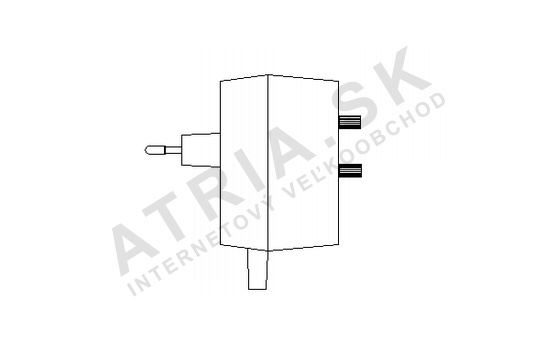

Elektronický termostat ADEX TTUV se skládá z řídicího modulu TTUV1, spínacího modulu TTUV2 a teplotního čidla. Řídicí modul TTUV1 zajišťuje nastavení spínací teploty termostatu a diferenci (rozdíl) mezi spínací teplotou termostatu a spínací teplotou. K nastavení těchto parametrů se používají dva samostatné nastavovací prvky. Spínací modul TTUV2 zajišťuje napájení termostatu TTUV a obsahuje výstupní relé se spínacím kontaktem. Spínací modul je zabudován do plastové krabičky se síťovou zástrčkou. Snímač teploty je dodáván s přívodním kabelem o délce 180 cm.
Technické parametry:
- Napájení 230V/50Hz
- Příkon elektroniky max. 1 VA
- Rozsah nastavení teploty spínání 40 °C - 90 °C

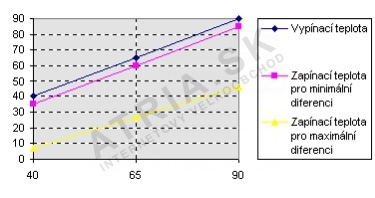

- Rozsah nastavení diference 5 °C - 40 °C (obr. 1)
- Kontrolní kapacita kontaktů max. 8 A / 250 V pro odporovou zátěž
- Ochrana IP 40
- Elektrický předmět třídy II
Tento typ termostatu byl vyvinut pro potřeby nabíjení zásobníků TUV, aby omezil frekvenci spínání nabíjecího zdroje - obvykle plynového kotle. Toho se dosáhne nastavením rozdílu mezi zapnutou a vypnutou teplotou na přibližně 30 °C. Díky své univerzálnosti lze termostat TTUV použít i v řadě dalších aplikací. Elektronický termostat ADEX TTUV slouží k udržování teploty ve zvoleném rozsahu řízením zdroje tepla prostřednictvím spínacího kontaktu relé. Volbou velikosti rozsahu mezi zapínací a vypínací teplotou lze předem určit frekvenci spínání zdroje tepla. Díky reléovému spínacímu kontaktu lze najít i aplikace pro chlazení nebo odvzdušňování. Po dosažení nastavené teploty na připojeném čidle termostat TTUV vypne výstupní relé. Při poklesu teploty o nastavený rozdíl se sepne výstupní relé.
Doplňkové parametry
| Kategorie: | termostaty čerpadel a kotelen |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.1 kg |
Video Elektrický termostat ADEX TTUV
Buďte první, kdo napíše příspěvek k této položce.
Přidat hodnocení
M
Martin
Martin
mam dva kotle zapojene v jednom systeme 1 je na pelety 1 je na zemny pyn ako hlavni zdroj tepla je kotol na petety 2 kotol sluzi len ako rezerva v pripade poruchy peletoveho alebo ak sa minu pelety a vihasne ale netusim ako mam dosiahnut abi v pripade dohorenia peliet nabehol plynovi kotol ci sa to da riesit priloznim termostatom alebo Elektronický termostat ADEX TTUV alebo akim sposobom ale bez zasahu do vodneho systemu kurenia. dakujem
Odpovědět
Odpovědět
V
Vojtech
Vojtech
dobry den .. chcem sa spitat či sa da niečo take termostat alebo niečo čo napojim na obehove čerpadlo na kotli aby mi udřžal určity supen vody. priklad : ak mi voda klesne pod 40stupnov aby sa to viplo a ak zase stupi na 60 tak nech sa zapne. .. taketo niečo zhanam .ak sa da tak taketo niečo bisom rad kupil.. pozdravom
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň, pre takýto účel by bol vhodný adex ttuv1, nastavíte na termostate určitú teplotu a pri tejto zopne ale rozopne kontakt. Kontakt v tomto prípade bude fáza obehového čerpadla. Pekný deň. https://www.atria.sk/elektricky-termostat-adex-ttuv/ .
J
Jaroslav
Jaroslav
zdravim vas chcel by som od vas poradit pozeral som na termostaty vo vasej ponuke potreboval by som nieco na zapinanie a vypinanie obehoveho cerpadla priklad- aby vypinal pri teplote napr 90 stupnou a pri poklese napr 60 stupnou by znova zapol co by ste my od vas ponukly
Odpovědět
Odpovědět
J
Jaroslav
Jaroslav
Ďakujem za odpoveď. Funkčne by som potreboval ten druhý, keby bol tiež príložný tak by bol super a ešte za nižšiu cenu. Pokiaľ nie je iný, rozhodnem sa a objednám si ho. Ďakujem.
A
ATRIA
ATRIA
Dobrý deň, na tomto termostate sa dá nastaviť rozdiel opatovného zapnutia https://www.atria.sk/elektricky-termostat-adex-ttuv/. Pekný deň.
V
Vladimír
Vladimír
dobrý deň dnes mi prišiel od vás Elektrický termostat ADEX TTUV a neviem ako ho mám zapojiť
Odpovědět
Odpovědět
SŽ
Simona Žilková
Simona Žilková
Dobrý deň, V balení by mal byť návod k termostatu. Ak sa návod v balení nenachádzal napíšte mi a ja skúsim zohnať daný návod v elektronickej podobe. Pekný deň.
O
Oto
Oto
Lze to použít ke kotli na pevná paliva (samotížný systém)s tím, že při ohřátí nad 70 stupnů sepne kontakt na oběhové čerpadlo??
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň, Áno je to možné, nato Adex TTUV presne je určený. Prajem pekný deň.
P
Peter
Peter
Dobrý deň, zaujímalo by ma elektrické zapojenie termostatu. Nie je mi jasné, či sa termostat vkladá medzi zdroj napätia (zásuvka) a obehové čerpadlo --> vstup 220V, v prípade poklesu teploty o nastavenú diferenciu zopne na výstupe 220 V a rozbehne sa čerpadlo. Podľa obrázku nevidím, či sa do termostatu zapoja tie dva káble - vstup zo siete a výstup na čerpadlo( teda, či priamo spína 220V). Vďaka
Odpovědět
Odpovědět
T
Tomáš
Tomáš
Dobry den, viete mi odporucit termost nastavitelny na dve rozne teploty/okruhy. Presnejsie napr. zapne az ked je v jednom okruhu aspon 25 st.C a sucasne vypne ked je na druhom cidle viac ako 27 st.C. Dakujem.
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň, Viem čo myslíte, avšak takýto termostat som ešte nevidel. Sú také, ktoré sa na jednej strane zapnú a na druhej vypnú súčasne, ale nie je taký kde by sa to dalo nastaviť aj s rozdielom. Prajem pekný deň.
J
Ján
Ján
Na elektrický termostat TTUV som od Vás dostal riadiaci modul TTUV 1. Pretože ja potrebujem ovládať čerpadlo v závislosti na teplote vody, tak k riacemu modulu TTUV 1 potrebujem ešte spínací modul TTUV 2, teplotné čidlo a krabičku so sieťovou vidlicou. Ostávam s pozdravom
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň. Odporúčame Vám teda https://www.atria.sk/elektricky-termostat-adex-ttuv/. S pozdravom
I
Ivan
Ivan
Dobrý deň , zaujímalo by ma ci mozem z tymto termostatom zapinat a vypinat vodu v solarnom ohreve, kde požadujem zap napr pri 65 stC a vyp pri 40st C ? druha otazka nepochopil som naco je tam vzadu ta elektricka vidlica? to je na napajanie ,alebo rozpinaci kontakt ? a treia otazka : je potreba k tomuto termostatu este nieco dokupovat na uvedene potreby,alebo je to uz komplt ? dakujem za odpovede
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň, áno termostatom môžete zapínať a vypínať vodu tak , ako ste popísali. Vidlica je tam na to, aby to fungovalo, musí to mať zdroj energie. Nie je potrebné nič dokupovať.
T
Tomáš
Tomáš
dobry den kam by ste mi odporucali dat cidlo od TTUV v akumulacke?AN ma tri moznosti-v hornej casti,v strede,alebo v dolnej casti.. dakujem
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň. Odporúčame dole, pretože dole bude najdlhšie chladná voda, teplá sa bude držať najskôr hore. Pekný zvyšok dňa
P
Peter
Peter
P
Peter
Peter
R
Roman
Roman
Ja potrebujem termostat umiestniť mimo priestoru krbovej vložky takže príložný neprichádza do úvahy,potrebujem termostat ktorý sa namontuje mimo krb a do valca sa umiestni iba čidlo,ktoré sníma teplotu vo valci a podľa nastavenej teploty buď termostat zopne alebo vypne stýkač čerpadla.Príklad:ak bude teplota vo valci 30°C zapne sa čerpadlo a keď klesne teplota pod 30°C čerpalo sa vypne. Ďakujem za reakciu
Odpovědět
Odpovědět
A
ATRIA
ATRIA
R
Roman
Roman
Dobrý deň,chcem sa spýtať aké čidlo by ste mi odporučili na teplovodný krb,kde chcem dať čidlo na snímanie teploty vo valci nad ohniskom(je tam výtvorený suchy priestor na vsunutie čidla), kde bude snímať teplotu a aby pri teplote 30°C zaplo obehové čerpadlo a pri poklese pod 30°C vyplo obehové čerpalo
I
Ivan
Ivan
Dobrý deň. Chcem sa opýtať na tento termostat. Dá sa nastaviť tak, že napríklad na 80stC zopne čerpadlo a na 60stC ho vypne? Teda pri nábehu kotla by sa čerpadlo zaplo až po dosiahnutí 80stC a fungovalo by až do poklesu pod 60stC? Ďakujem. S pozdravom
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň, áno presne na toto slúži spodné koliesko, kde nastavíte teplotný rozdiel spínania/vypínania. Pekný deň
V
Vitali
Vitali
Dobry den potrebujem poradit aku riadiacu jednotku mam namontovat pre obehove cerpadlo na zohrievanie nadoby teplej uzitkovej vody ktora bude zohrievana vodou z akumulacnej 1000 litrovej nadoby ,pritom snimala teplotu z tuv i z akumulacnej nadoby , kvoli tomu to shcem ked v aku nadobe klesne teplota vipne cerpadlo a neochladzovalo nadobu na tuv, vopred dakujem.
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň. Napadá ma len jedna regulácia a to je Adex Comfort R, ktorá slúži na mnoho riešení. https://www.atria.sk/regulacia-adex-comfort-12/ . Pekný deň
M
Matúš
Matúš
P
Pavol
Pavol
Dobry den nemate náhodou obmedzovac teploty Heimeier RTL priamy 9174-02.800 ,1ks a1 ks rohovy dakujem
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň. Žiaľ, ale obmedzovač teploty Heimeier RTL priamy 9174-02.800 v ponuke nemáme. Prajem pekný deň.
M
Milan
Milan
Dobrý deň, Termostat je nastaviteľný v rozsahu 40 až 90 stupňov C. Chýba mi ale údaj, do akej maximálnej teploty sa môže použiť snímač teploty. (mám na mysli špičku snímača s káblom. Príklad: chcem pripevniť snímač priamo na teleso krbu, kde môže byť povrchová teplota kovu vysoko nad 100 stupňov C. Druhá otázka, aký je gradient (nárast teploty) pri zohrievaní snímača, teda, ako rýchlo kopíruje snímač meranú teplotu. Ďakujem
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Dobrý deň. Viem že to môže byť, ale len krátkodobo. Pekný deň.
J
Ján
Ján
Dobrý večer, chcem Vás poprosiť, ako mám zapojiť elektrický termostat ADEX TTUV? Kde sa zapája fáza, kde nulový vodič a kde zemniaci vodič?
Odpovědět
Odpovědět
J
Jan
Jan
Dobry den Potreboval by som termostat na spiraly do akumulacnych nadob spiraly su zamontovane len potrebujem termostat a schemu ako sa to zapaja pre elektrikara.
Odpovědět
Odpovědět
A
ATRIA
ATRIA
Návod zapojenia je súčasťou balenia. Pekný deň.
A
ATRIA
ATRIA
Dobrý deň, vhodnú špirálu môžete nájsť tu : https://www.atria.sk/el-spirala-ku-zasobnikom-kompakt-a-vf-2kw/ Zásobníky nájdete napríklad tu : https://www.atria.sk/vykurovacia-technika/zasobniky-a-bojlery/quadroflex/ Prajem pekný deň.
