Avansa 300 W

Podrobný popis

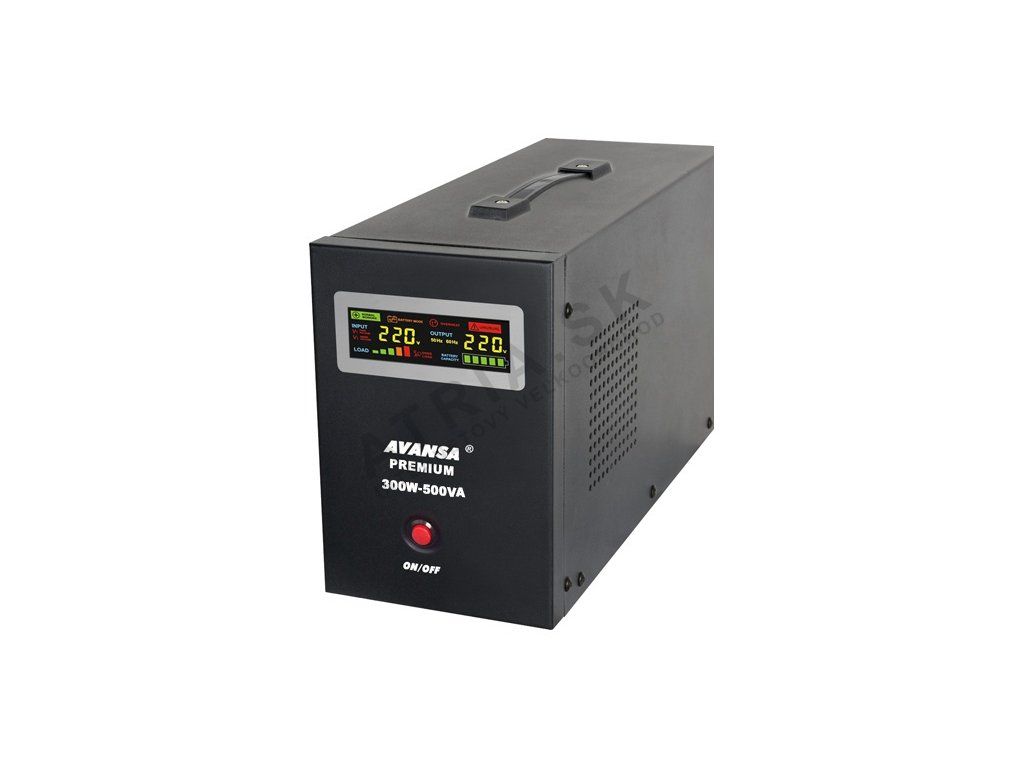

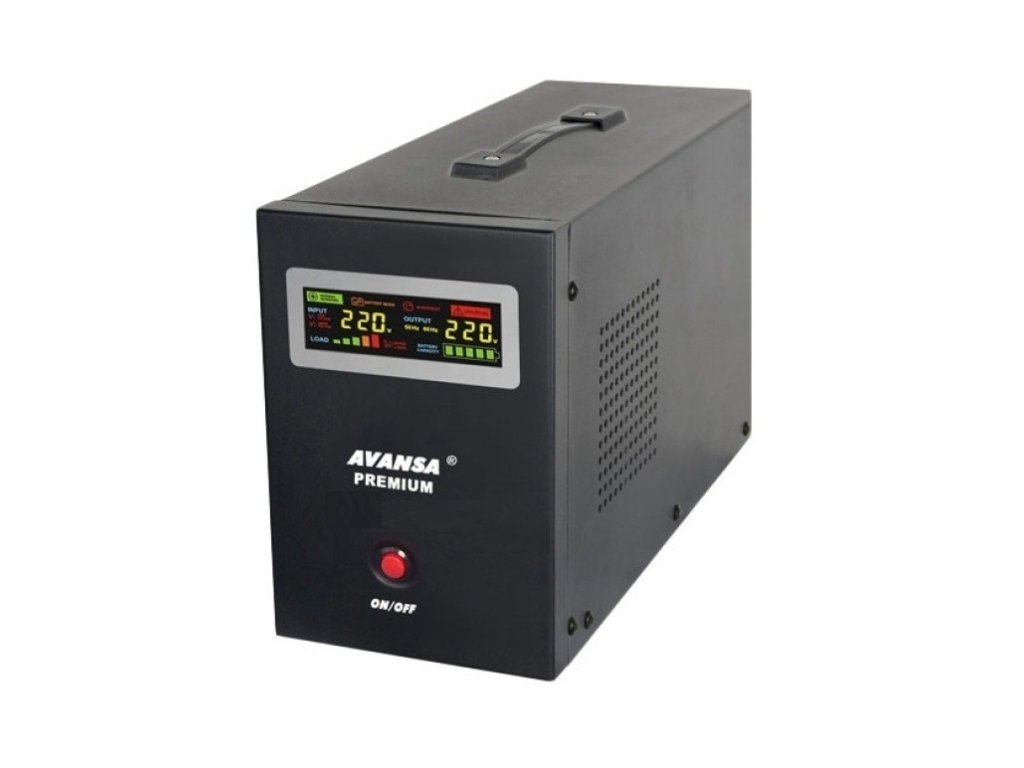

Záložný zdroj pre obehové čerpadlá Avansa 300 W

Technické údaje

• Maximálna kapacita: 500 VA
• Maximálny menovitý výkon: 300W
• Hlavné vstupné napájanie: 150 – 270 VCA
• Vstupná frekvencia: 45 – 65 Hz
• Výstupný výkon: 207 – 241 VCA
• Vstupná frekvencia: 50 – 60 Hz
• Spínací čas: <4ms
• Nutné napätie pripojenej batérie: 12V DC  (batéria nie je súčasťou zál. zdroja)
• Maximálna kapacita pripojenej batérie: 90 Ah (batéria nie je súčasťou zál. zdroja)
• Ochrana proti preťaženiu:110%  130% (30 sekúnd)
• Spotreba v kľudovm režime: 22W
• Rozmery (V/Š/H): 18,5x14,5x34 cm

Záložný zdroj neobsahuje batériu ! https://www.atria.sk/vykurovacia-technika/zalozne-zdroje-kotle-cerpadla/baterie/

Tento výrobok patrí do skupiny profesionálnych automatických záložných zdrojov (UPS) špeciálne navrhnutých a vyrobených pre nepretržité napájanie kotlov na tuhé palivá v prípade výpadku hlavného napájania. V prípade výpadku napájania záložný zdroj (UPS) poskytne okamžitú energiu z batérie, takže obehové čerpadlá bude udržiavať v chode a kotol bezpečne ochladí.

Tento záložný zdroj môže byť použitý na zabezpečenie chodu ďalších elektrických spotrebičov, ktoré vyžadujú stabilitu a stabilné parametre elektrickej energie.  Tento produkt by nemal byť používaný ako prevodník (s neobmedzenou prevádzkou z 12 V batérie).

Hlavným rysom tohto zariadenia je vstupný výkon krivky pri prevádzke na batériu. Krivka je čistá sínusoida, totožná s hlavným zdrojom elektrickej siete z vášho domu. Keď je hlavná energia z vášho domu zapnutá, tak záložný zdroj bude nabíjať batériu a zabezpečí dlhotrvajúcu životnosť batérie. Záložný zdroj (UPS) pracuje len s externou batériou 12V (pre model 1050 W s batériou 24V). Mal by byť použitý len olovený typ batérie, pretože záložný zdroj je určený pre nabíjanie tohto typu batérie. Použitie gélových batérií sa nedoporučuje.

POZOR! Buďte opatrní pri manipulácií s batériou. Pri pripájaní  záložného zdroja si zložte kovové predmety (napr. náramky, retiazky, hodinky, prstene... atď.). Z dôvodu, že môže dôjsť ku skratu elektrického prúdu a k následnému rozstaveniu kovových materiálov na tele spotrebiteľa. Pri pripojení batérie zachovajte polarizáciu: červená (+pozitívne)  kábel bude pripojený ku svorke + a čierny (-negatívne) bude drôt pripojený ku svorke -.  Pre pripojenie  kábla k pólom akumulátora slúžia kovové konektory. Pred pripojením sa odporúča čistiť kontakty batérie kefou. Konektor utiahnite pomocou kľúča, aby bol zabezpečený pevný kontakt.

Inštalujte záložný zdroj (UPS) na suchom mieste, bez vlhkosti, mimo dosahu vody alebo snehu. Miesto inštalácie záložného zdroja(UPS)  musí byť dostatočne veľké, aby nebránilo chladiacemu systému záložného zdroja. Ďalej by malo byť toto miesto zbavené prachu alebo uhoľného prachu, ktorý by mohol blokovať ventilátor záložného zdroja. Na mieste inštalácie by malo byť dobre vetrané, aby sa zabránilo prehriatiu systému. Aby nedošlo k úrazu elektrickým prúdom skontrolujte, že všetky káble sú v dobrom stave a bez častí bez izolácie. Prevádzka záložného zdroja (UPS) môže spôsobiť iskrenie. Záložný zdroj by nemal byť inštalovaný v horľavých prostrediach.

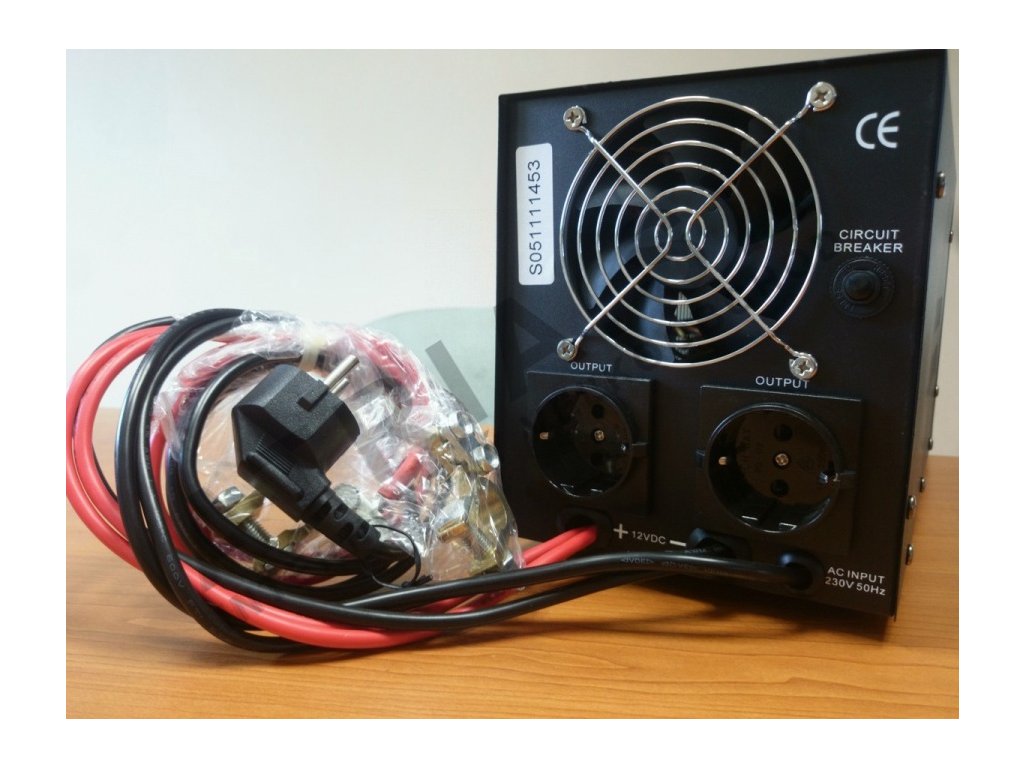

POZOR! Záložný zdroj (UPS) funguje len vtedy, keď je pripojený k externej batérii. Nemal by byť používaný bez pripojenia batérie. Po pripojení akumulátora, zapojte hlavný napájací kábel do zásuvky (230V, 50 Hz) s uzemnením do siete. Na zadnej strane zdroja pripojíte zariadenie, ktoré chcete, aby fungovalo pri výpadku napájania. Postupujte podľa nasledujúceho poradia: pripojte batériu, pripojte hlavné napájanie a potom pripojte spotrebiteľa (zariadenie) k záložnému zdroju (UPS). Ak chcete zdroj zapnúť, tak stlačte a podržte tlačidlo napájania (ON/OFF) pod dobu 4 sekúnd.

Prevádzka systému začína  automatickou detekciou stavu batérie sieťového napätia. V prípade, že napätie batérie klesne pod 10,8V , tak je možné, že batéria je poškodená a nemožno ju spustiť.

V prípade výpadku elektrickej energie alebo ak nie sú jej parametre v normálnom rozmedzí , tak sa záložný zdroj (UPS) automaticky prepne na batériu. Prepnutie záložného zdroja na batériu sa zobrazí na displeji záložného zdroja (UPS). Zariadenie (UPS) oznamuje prepnutie záložného zdroja (UPS) na batériu aj zvukovým signálom.

Keď napätie batérie klesne pod minimálnu hodnotu (batéria je vybitá), tak záložný zdroj (UPS) zvýši frekvenciu varovného zvuku a odpojí napájanie.

V prípade, že zariadenie ktoré je pripojené k záložnému zdroju (UPS) prekročí maximálny výkon o 110 %, tak záložný zdroj (UPS) začne vydávať prerušovaný akustický signál a automaticky sa vypne. Pri induktívnych zariadeniach (napr. vodné čerpadlá a elektromotory) sa odporúča použiť zariadenie až do 50% maximálneho výkonu zo záložného zdroja (UPS), pretože indukčné zariadenia môžu potrebovať dvojitú hodnotu výkonu pri štarte.

POZOR! Nebezpečenstvo! Počas prevádzky sa nesmiete dotýkať svoriek akumulátora.

Ak chcete zastaviť záložný zdroj (UPS), podržte tlačidlo ON/OFF po dobu 4 sekúnd. Následne záložný zdroj vydá zvukový signál a zastaví sa.

POZOR! Ide iba o bezpečnostné zariadenie, ktoré sa používa iba pri výpadku prúdu. Pri používaní tohto prístroja ho prosím nenechávajte v blízkosti paliva.

Hlavné funkcie:

• Záložný zdroj (UPS) sa zastaví v prípade vybitej batérie. Ak je batéria vybitá na hodnotu 10,8V, tak záložný zdroj odpojí napájanie, aby sa zabránilo zničeniu batérie. Rýchly zvukový alarm signalizuje: - Ochrana proti preťaženiu: V prípade, že zaťaženie záložného zdroja (UPS) prekročí 110% menovitého výkonu, tak sa záložný zdroj (UPS) zastaví, aby sa zabránilo poškodeniu.
• Ochrana proti skratu: Záložný zdroj (UPS) sa zastaví v prípade skratu. – Regulátor napätia (AVR) zaisťuje konštantné napätie pre zariadenia v danom intervale. Zapnutie batérie: systém prepne na batériu a poskytuje nepretržité napájanie pre zariadenie. –Funkcia Bypass:
• Automatizácia: pokiaľ je v siete neštandardne napájanie, tak záložný zdroj sa automaticky prepne na batériu. – Konverzia pre spustenie úlohy: v niektorých prípadoch je potrebný vyšší štartovací výkon ako menovitý výkon záložného zdroja (UPS). V tomto prípade záložný zdroj (UPS) vyrieši tento problém, tým že dodá 110% svojej kapacity. Po dodaní kapacity sa vypne.
• Vysoký nabíjací prúd: počiatočný nabíjací prúd je asi 10A. Nabije batériu za kratší čas ako bežné nabíjačky.
• Zachovanie batérie v režime pohotovosti: po úplnom nabití batérie záložný zdroj (UPS) udrží batériu nabitú. Pre dosiahnutie optimálnych výsledkov  musí mať akumulátor kapacitu v rozmedzí hodnôt: 40 Ah -150 Ah. Nepoužívajte batériu s kapacitou menšou ako 40Ah, pretože počiatoční nabíjací prúd záložného zdroja (UPS) (až 10A) môže znížiť životnosť

Pre spotrebu 100W:

• záložný zdroj (UPS) s batériou 65 Ah bude pracovať 3,5 hodiny.
• záložný zdroj (UPS) s batériou 120 Ah bude pracovať 6,5 hodiny.
• záložný zdroj (UPS) s batériou 150 Ah bude pracovať 8 hodín.

Pre spotrebu 200W:

• záložný zdroj (UPS) s batériou 65 Ah bude pracovať 2 hodiny.
• záložný zdroj (UPS) s batériou 120 Ah bude pracovať 3 hodiny.
• záložný zdroj (UPS) s batériou 150 Ah bude pracovať 4 hodín.

Pre spotrebu 300W:

• záložný zdroj (UPS) s batériou 65 Ah bude pracovať 1,5 hodiny.
• záložný zdroj (UPS) s batériou 120 Ah bude pracovať 2,5 hodiny.
• záložný zdroj (UPS) s batériou 150 Ah bude pracovať 3 hodiny.
