Analyzátor 3f sústavy UNI-T UT267B

Podrobný popis

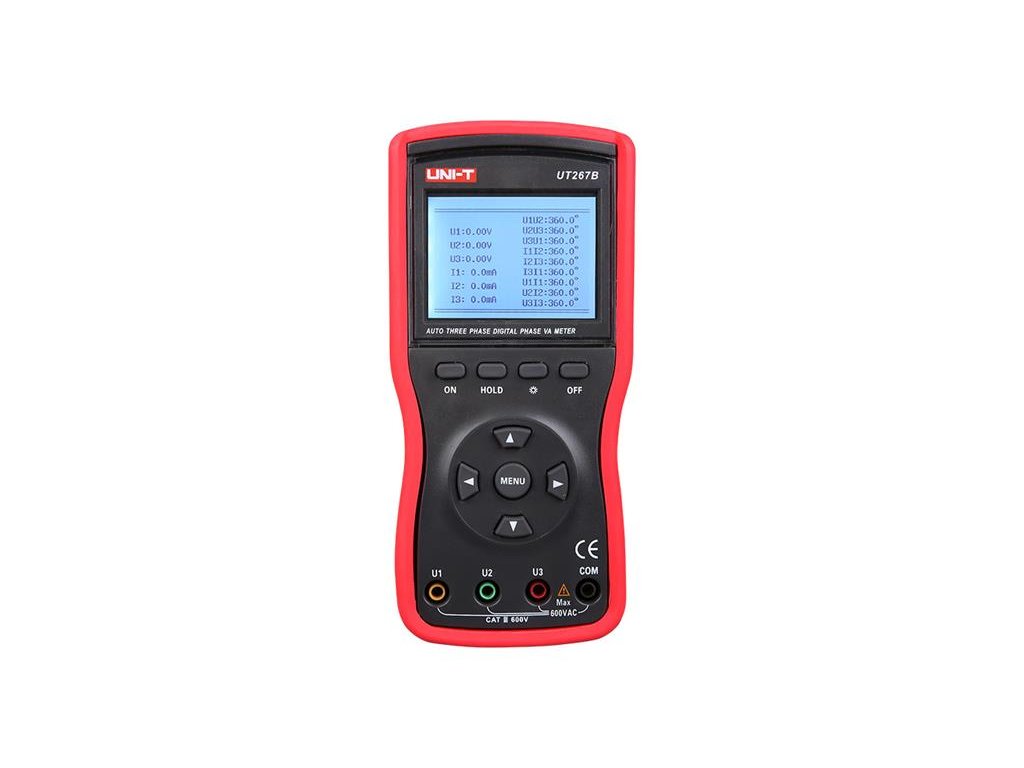

Analyzátor 3f sústavy UNI-T UT267B
UT267B je inteligentný trojfázový vysoko presný digitálny fázový voltampérmeter špeciálne navrhnutý pre meranie v priemyselných pracovných podmienkach. Jedná sa o plne automatický, viacúčelový prístroj s nízkou spotrebou a jednoduchým ovládaním. Môžete merať obvody bez ich narušenia, prístroj je schopný merať trojfázové napätie a prúd, uhol fáz medzi napätím a prúdom alebo medzi trojfázovými napätiami alebo prúdmi, frekvenciu, sekvenciu fáz, aktívny, jalový a zdanlivý výkon, účinník, súčet vektorov, a tiež je schopný identifikovať zapojenie skupín transformátorov, indukčné a kapacitné obvody, sekundárne obvody a merania systému diferenciálnej ochrany zbernice. Prístroj môže tiež odpočítať diferenciálnej ochrannú fáze medzi jednotkami CT, skontrolovať a zaistiť správne zapojenie elektromerov. Bodový displej LCD má 240 bodov × 160 bodov a umožňuje zobrazenie vektorov napätí a prúdov. Prístroj umožňuje do vnútornej pamäte uložiť až 99 sád nameraných údajov, ktoré môžu byť následne cez rozhranie RS232 prenesené do PC. Dodávaný systémový softvér umožňuje online monitorovanie v reálnom čase, vyhľadávanie histórie, dynamické zobrazenie, odčítanie dát, ukladanie, hlásenia, tlač atď. Tieto funkcie spoločne predstavujú bezpečný, presný a pohodlný nový nástroj ponúkaný pre inšpektorov a elektrikárov.


Parametre produktu:

- meria napätie, prúd, výkon, frekvenciu, vzťahy medzi UU, UI, II i všetky súčasne
- automatický rozsah, vzorkovacej frekvencie cca 0,5krát/s
- grafický podsvietený LCD displej 240 × 160 pixelov
- uchovávanie dát
- rozhranie RS-232
- nízka spotreba energie (40 mA)
- automatické vypnutie
- antivibračné, protišmykové, vysoko izolačné puzdro
- dodávané prúdové svorky


Technické parametre:

- rozsah merania striedavého prúdu (A): 0mA ~ 20A, presnosť: ± (1,5% + 3)
- rozsah merania striedavého napätia (V): 0V ~ 600V, presnosť: ± (1,5% + 3)
- rozsah merania frekvencie (Hz): 45Hz ~ 65Hz, presnosť: ± (2% + 3)
- rozsah merania činného výkonu (W): 0W ~ 12kW, presnosť: ± (3% + 3)
- rozsah merania zdanlivého výkonu (VA): 0VA ~ 12kV, presnosť: ± (3% + 3)
- rozsah merania jalového výkonu (VAR): 0VAR ~ 12kVAR, presnosť: ± (3% + 3)
- účinník: -1 ~ +1, presnosť: ± 0,03
- fázový uhol: 0 ° ~ 360 °, presnosť: ± 1 °
- súčet prúdových vektorov: 0mA ~ 60A
- test fázové sekvencie - dopredná rotácia: U1-U2-U3 alebo I1-I2-I3
- test fázové sekvencie - reverzné rotácie: U1-U3-U2 alebo I1-I3-I2
- bodový LCD podsvietený displej pre zobrazenie vektorov: 240 bodov × 160 bodov
- vzorkovacia frekvencia: cca 0,5krát/s
- automatické prepínanie rozsahov: áno
- vstupná impedancia pre DCV: ≥2MΩ
- zadržanie dát (Data Hold): áno
- dátové úložisko: áno, 99 záznamov
- dátové rozhranie: RS-232
- napájanie: batérie 1,5 V (LR6) x 6ks
- automatické vypnutie: cca po 15 minútach
- indikácia slabej batérie: áno
- čistá hmotnosť výrobku: 550 g
- rozmery výrobku: 196 mm x 92 mm x 54 mm
- farba výrobku: červená a sivá


Obsah balenia:

- analyzátor UNI-T UT267B: 1ks
- prúdové svorky 7,5 mm x 13 mm: 3ks
- testovacie káble: 4ks (1ks žltý, 1ks zelený, 1ks červený, 1ks čierny)
- dátový kábel: 1ks
- CD so softvérom pre prenos do PC: 1ks
- brašna: 1ks
- batérie 1,5V (LR6): 6ks
- návod na použitie: 1ks


Veľkoobchodné balenie:

- štandardné množstvo na kartón: 1ks
- štandardné rozmery kartónu: 337 mm x 136 mm x 333 mm
- štandardná hrubá hmotnosť kartónu: 3,3 kg


VÝROBCA: UNI-TREND
https://www.uni-trend.com/
